Этапы восстановительных работ по сохранению комплекса храмов Абу-Симбела

Шахин Кристина кандидат архитектуры Аспирант, Инженерная Академия, Российский Университет Дружбы Народов 117198, Россия, Москва область, г. Москва, ул. Миклухо-Маклая, 6 Shahin Kristina PhD in Architecture Postgraduate student, Engineering Academy, Peoples' Friendship University of Russia 117198, Russia, Moskva oblast', g. Moscow, ul. Miklukho-Maklaya, 6 kristik31@mail.ru

Во всем мире высоко ценят культурное наследие, которое является фундаментальным выражением цивилизации каждой отдельной страны, и поэтому его сохранение считается крайне важным. Стоит также отметить существенный вклад, которой выносит наследие в духовную, социальную и экономическую аспекты жизни народов в частности и стран в целом.

Важность сохранения культурного наследия получило особую ценность после событий второй мировой войны, в которой многие страны потеряли важные объекты своего культурного наследия. В связи с чем, страны, в частности, участвующие в этих трагических событиях, приняли решения создать 04 ноября 1946 года специализированное учреждение Организации Объединённых Наций по вопросам образования, науки и культуры (ЮНЕСКО). Данная организация совместно с другими не менее важными организациями, занимающиеся деятельностью, посвященной сохранению, восстановлению, реконструкции, реставрации и охране культурно-исторических сооружений и мест по всему миру, являющиеся общей ответственностью, требующие сотрудничества между всеми государствами-участниками, а также гражданским обществом, местными общинами и частным сектором, объединились для достижения этих целей ^[1]. По состоянию на 2020 год в список ЮНЕСКО включены 1121 культурных и природных памятников в 167 государствах, являющихся участниками конвенции ^[2].

Несмотря на то, что мир на протяжении всей истории постоянно переживал войны и стихийные бедствия, а также изменения климата, быструю урбанизацию, массовый туризм и экономическое развитие, которые негативно влияли на целостность и сохранность культурных объектов, мир часто сталкивался с проблемами, требующими решительных и незамедлительных действий для сохранения памятников будущим поколениям. В данной работе, под сохранением подразумеваются все меры и действия, направленные на сохранение материального культурного наследия для стабилизации или замедления разрушения наследия и уменьшения будущих рисков без ущерба для его материальной и исторической целостности при одновременном усилении передачи его важных идей и ценностей для обеспечения его доступности нынешнему и будущим поколениям.

Одним из ярких примеров сохранения памятника мирового значения является спасение культового сооружения древнего Египта – перемещение комплекса храмов Абу-Симбел. Этот уникальный проект под эгидой ЮНЕСКО был осуществлен за 10 лет при участии специалистов из пятидесяти стран мира ^[2].

Оперативная реакция ЮНЕСКО на призыв Президента Египта в 1959 году оказать помощь в сохранении и перемещении комплекса храмов Абу-Симбел и проведенная всемирная кампания, которая призвала другие страны внести свой вклад в спасении храмов, помогла ЮНЕСКО навсегда утвердиться в качестве главное учреждение по сохранению культурного наследия. Опасность заключалась в увеличении уровня воды реки Нил на 121 м над уровнем моря из-за строящийся на ней Асуанской плотины (рисунок 1), которая возводилась для предотвращения частых наводнений, обеспечения Египта электричеством и создания сети оросительных каналов для сельского хозяйства. Начавшиеся работы по строительству плотины угрожали полному затоплению памятника, а учитывая, что он состоит из песчаника, то и к полной его утрате ^[2].

Храмовый комплекс Абу-Симбел состоит из Большого и Малого храмов. Большой храм фараона Рамзеса II (вторая половина Нового царства, к XIV–XIII в. до н.э.), высечен в скале на западном берегу Нила и уходил вглубь песчаника почти на 60 метров. Фасад Большого храма Абу-Симбел, обращенный на восток, составляет около 30 метров, а ширина 35 метров и состоит из четырех статуй Рамсеса II, весом более 1200 тонн, сидящих на троне в традиционной застывшей позе с лежащими на коленях руками, и высотой более 20 метров, на расстоянии четырех метров друг от друга, сопровождаются небольшими статуями матери фараона, королевы Туи, его жены Нефертари и некоторых из его любимых детей. Над входом, между центральными тронными колоссами, изображена фигура бога солнца со соколиной головой Ра-Горахти ^[4][5].

Внутреннее устройство храма состоит из восьми украшенных помещений с боковыми пристройками. Центральный вход ведет в большой зал (18 м. в длину, 16 м. в ширину и 8 м. в высоту) с массивными колоннами, перед каждой из которых стоит статуя Рамзеса II. Все стены и колонны от пола до потолка покрыты цветными рельефами и текстами. Внутренняя комната, Святилище Барка, находится на расстоянии примерно в 60 м от входа в храм, далее четыре последовательно уменьшающихся прямоугольных зала с подсобными боковыми помещениями ^[3]. В последнем маленьком зале установлены четыре скульптуры, которые каждый год в день рождения Рамзеса, 21 февраля и день коронации 21 октября, освещаются первыми лучами восходящего солнца проходя через весь храм в святилище фигуры Ра-Горахты, Рамсеса II и Амона, а фигура Птах остается в тени ^[4].

Для спасения этого масштабного сооружения от затопления в 1960 году исполнительный комитет ЮНЕСКО начал свою первую Международную кампанию по спасению памятников Нубии, обратившись за помощью к государствам-членам. Присоединившиеся к компании страны, сформировали национальные комитеты, состоящие из исследователей, археологов, историков, инженеров и архитекторов, для проведения спасательной операции.

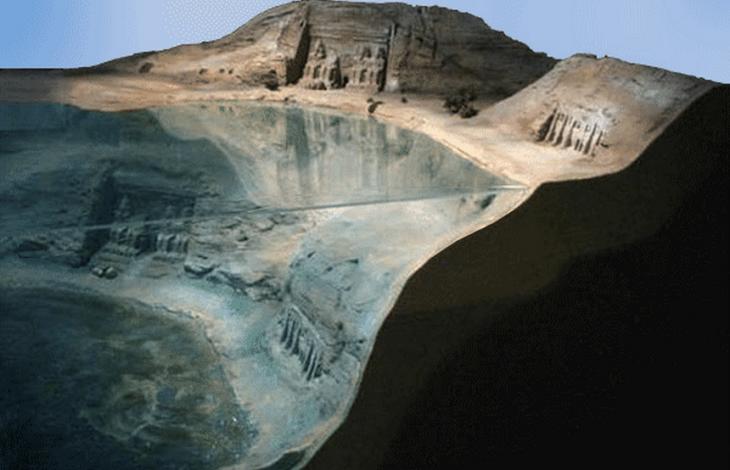

Рисунок 1. Модель показывает уровень воды, предыдущее и настоящее место расположение храмов

Для сохранения комплекса малого и большого храмов Абу-Симбел было выдвинуто множество предложений иностранными компаниями и фирмами, а также отдельными специалистами разных сфер деятельности, ниже приведены некоторые рассмотренные предложения (рисунок 2):

· Предложение сохранить храмы на месте, построив у основания памятников, окружающую комплекс храмов каменную 70-метровую полуэллиптическую дамбу, копию Асуанской плотины. Столкнувшись с перспективой постоянного обслуживания насосной станции дамбы, которое в свою очередь было экономически не выгодным, данное предложение было отклонено ^[6].

· Предложение отделить храмы от утеса тремя протяженными надрезами в скале, поместить их в гигантский бетонный ящик, а затем поднять выше по одному сантиметру сеткой гидравлических домкратов на шестьдесят метров. Этот проект также, как и предыдущий, не соответствовал определению понятия целостности и не смог собрать необходимые средства для начала строительства ^[7].

· Предложение оставить храмы под водой. Исходя из предположения, что разрушительное воздействие на храмы окажет химический состава воды Нила было предложено построить бетонную плотину из тонкой железобетонной мембраны для очистки воды, пропускающая определенные вещества при этом задерживая другие. Для обзора предполагался маршрут из нескольких уровней через подводную схему: из ресторана на вершине плотины посетители спускаются на лифте к трем уровням изогнутых дорожек, где круглые окна и стеклянные сферы открывали бы вид на величественные статуи или снизу, через стеклянные отверстия, предлагалось увидеть внутреннюю святыню. Изобретательность этого решения заключалась в минимальном разрушении и вмешательстве, высокотехнологичности, живописной реализации задачи и экономической выгоде. Несмотря на перечисленные доводы план не был одобрен ^[3][8].

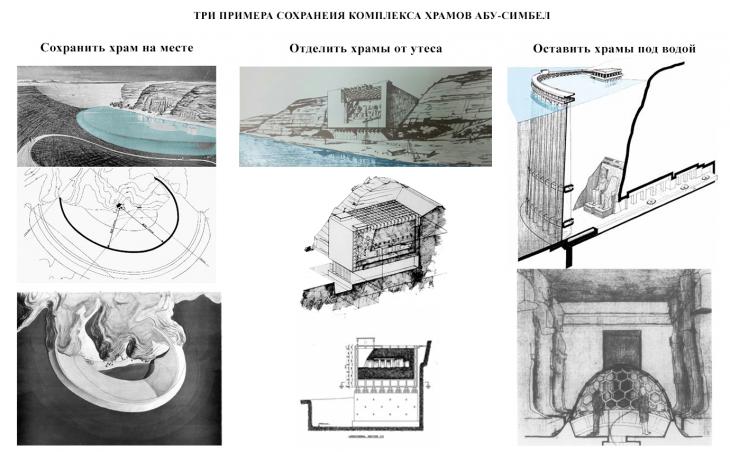

Рисунок 2. три рассмотренных предложения по сохранению храмов Абу-Симбел

· Предложение разобрать фасады и стены храмов на большие блоки, которые будут перевезены из их первоначального места расположения на более высокую местность за пределы досягаемости озера Насер, повторяющую оригинальный рельеф скал. Данное предложение было реализовано силами специалистов 50 стран мира.

Для реализации проекта переноса двух храмов Абу-Симбел было необходимо решить следующие проблемы:

- Организация и финансирование операции, которая оценивалась примерно в 36 миллионов долларов США (по тогдашнему курсу валют). Основные расходы должно было принять правительство Египта в лице Министерства культуры при содействии ЮНЕСКО, которая взяла на себя расходы до 20,5 миллионов долларов (по тогдашнему курсу валют) ^[9].

- Строительство временной плотины — внешняя вспомогательная постройка, которая должна была спасти объект от наступающих вод во время операции по его сохранению, носила как технический, так и организационный характер и, что не менее важно, было очень мало времени из-за перекрытого русла Нила в Садд-эль-Аали поднимался уровень воды на 8 метров.

- Возведение храмов на новом месте путем повторного монтажа демонтированных блоков песчаника, их крепление к опорным бетонным конструкциям и окончательной обработке стыков между блоками также привели к множеству проблем. Перед началом работ по пилению и резки храмовых блоков, было также необходимо провести ряд подготовительных работ. Среди этих работ можно упомянуть следующие: возведение устойчивых стальных лесов в каждом помещении храмов; временная песчаная насыпь перед фасадами храмов; стальная труба через песчаную насыпь ко входу в храм; защитные экраны над фасадом Большого Храма; раскопки и удаление всей скалы над храмами;

- Возведении железобетонного купола над комплексом для дальнейшей насыпи песка на купол, сохраняя первоначальный рельеф ^[4].

Этапы работ по сохранению комплекса

I. Подготовительные меры для сохранения комплекса храмов Абу-Симбел

В первую очередь были проведены аэрофотосъемки, для определения затопляемых мест археологических раскопок, детально задокументировали храмы с помощью многочисленных обмерных чертежей и фотографии, которые были использованы в качестве первой основы для различных строительных чертежей, необходимых во время спасательной операции ^[10][11].

Среди других подготовительных работ необходимо упомянуть обширные геологические и геотехнические изыскания; определение внутренних напряжений и местоположения трещин в песчаниковых породах, окружающих и фактически образующих храмы; исследования грунтовых вод и условий дренажа под храмами. Для определения нового места возведения храмов учитывались археологические, эстетические, технические и экономические факторы. Были проведены испытания по выемке горных пород, по резке песчаника, упрочнению и закреплению железных стержней в песчанике для его дальнейшего перемещения ^[12].

II. Работы по укреплению комплекса перед началом демонтажа храмов

Работу, связанную с разбором храмов, возглавила шведская инженерно-геологическая фирма Vattenbyggnadsbyrån (VBB), она разработана для этого схему, а большая часть усилий была посвящена точному проектированию, а затем заполнению пространства между камнями как на архитектурном, так и на молекулярном уровне. Был изобретен новый строительный материал - раствор из нубийского песка - им были заполнены швы между блоками после их повторной сборки ^[13]. В храмы вводили большое количество эпоксидной смолы, чтобы укрепить внешний скульптурный слой - «фасады» храмов. Если раствор соединял каменные блоки вместе, чтобы скрыть швы, эпоксидная смола выполняла гораздо более важную роль - не позволяла камню рассыпается во время резки, перемещения и повторной сборки. Эпоксидную смолу вводили трижды: перед разрезанием храмов, когда блоки крепились к их подвижным анкерам, и после повторной сборки всего комплекса ^[3].

Компания VBB также широко использовала песок в качестве строительного материала, защитного покрытия, для смягчения ударов, для защиты от прямого контакта между металлом и камнем и для предотвращения разрушения старых и новых плоскостей у каждого блока. Фасады храма были покрыты большим количеством песка, чтобы минимизировать повреждение скульптурных фигур. Это на первый взгляд простое инженерное решение, создание нового плато, предназначалась для защиты храмов от камней, которые могли обрушиться на блоки во время демонтажа скалы, а также служило площадкой для подъемных кранов для доступа к верхней части скал, и в качестве строительных лесов для археологов, разбирающих фасад храма ^[6]. Эта техника укладки была заимствована у древнеегипетских художников и граверов, которые заполняли храмы песком, чтобы обработать верхние части стен, а затем постепенно удаляли песок слоями по мере их продвижения работ в нижней части стены ^[14].

III. Демонтаж храмов

Поскольку Храмы не являлись отдельно стоящим зданием, имеющим наружные стены из устойчивого материала, а были возведены в самой скале, пришлось вырезать и демонтировать именно скалу ^[15].

Линии разреза на видимых поверхностях были расположены таким образом, чтобы они в меньшей мере нарушали внешний вид объекта. Например, нельзя было допускать надрезы на лицах статуй, а также избегали надрезы на хрупких частях скульптур и декорированных поверхностях ^[13]. Было выбрано подходящее режущее оборудование и методы резки. Видимые поверхности, где надрезы должны быть очень тонкими (максимум 8 мм), выполнялись исключительно с помощью ручных пил, а также использовалась проволочная резка, но из-за довольно медленного и слишком сложного процесса работ этот метод применяли для демонтажа природного камня вокруг фасадов храма. Большая часть работ между блоками выполнялась с помощью бензопилы с моторным приводом, которая оставляла следы шириной 15-20 мм ^[4]. Примерно каждый демонтированный блок должен был пройти следующий этапы подъема и транспортировки:

а) Подъем блока из исходного положения с помощью подъемника (буровой вышки) и перенос на низкорамный трал;

б) Транспортировка низкорамным тралом на склад;

в) Подъем блока с низкорамного трала с помощью козлового крана и размещением блока на складе;

г) Подъем блока с площадки для хранения с помощью козлового крана и установка на низкорамном трале;

д) Транспортировка на низкорамном трале к новому месту расположения храма;

е) Подъем с помощью буровой вышки и перемещением на низкорамном трале в конечное место расположения.

Все вышеперечисленные требования были соблюдены за счет установки вертикальных стальных подъемных перекладин, вставленных, согласно расчетам, в подходящих местах внутри блоков и выступающих примерно на 0,8 м. над верхней поверхностью блоков ^[3].

IV. Меры защиты храмовых блоков во время хранения

Окрашенные поверхности блоков из храмовых комнат, будучи наиболее хрупкими, были защищены от солнечного излучения и ветровой эрозии, в основном за счет последовательного размещения блоков друг за другом, чтобы они могли защищать друг друга, а наружные блоки были защищены с помощью асбестоцементных листов ^[4].

Несмотря на то, что перед первым подъемом блоков была проведена большая работа по их укреплению, за время хранения каждый блок был еще раз тщательно осмотрен и, где требовалось, проводились дополнительные укрепления. Все блоки также были снабжены анкерными стержнями для крепления к несущим бетонным конструкциям. Обратные стороны храмовых блоков были обработаны смолой, чтобы избежать просачивания воды или влаги в них из бетонных блоков на которые храмовые блоки должны были опираться ^[3].

V. Сбор храмовых блоков на новом месте возведения

После проведенных работ по разбору и перемещению двух храмов, они повторно были собраны на пустынном и достаточно высоком плато над старым месторасположении, чтобы воды Нила не достигли комплекса вновь. Горизонтальное перемещение двух храмов составило 208 метров на северо-запад. По вертикали Большой храм был поднят на 65 метров, а Малый храм - на 67 метров ^[14]. Положение двух храмов по отношению к сторонам света и друг к другу осталось прежним. Завершающим этапом работ стало восстановление рельефа над храмами путем возведения опорных бетонных конструкций. Для данной цели был спроектирован массивный бетонный купол, поддерживающий искусственный холм за сидящими фигурами ^[17].

Купол, созданный из тонкого слоя железобетона, покрывает весь монументальный комплекс. Свободный пролет купола над Большим Храмом около 60 м., высотой 25 м. Один пролет может выдержать нагрузку около 100 000 тонн. Каждый купол состоит из «ракушки» и опоры. Толщина оболочки большого купола варьируется от 1,4 до 2,1 м. Основание имеет большие размеры, чтобы равномерно распределять нагрузку по песчанику, максимально уменьшить тепловые эффекты и усадки свежеуложенного бетона. Конструкция оболочки купола с той же целью была разделена на большое количество арок, каждая из которых в свою очередь состояла из нескольких литейных блоков. Далее их засыпали каменными массами ^[4].

Основные функции этих бетонных куполов заключаются в следующем: освободить сами храмы от очень большой нагрузки вышележащих каменных стен и выгруженных камней для воспроизведения формы холмов; для уменьшения количества требуемых каменных стен и насыпей; предоставляет возможность осмотреть и при необходимости отремонтировать храмовые конструкции с их тыльной стороны; позволяет подключить освещение и установить вентиляцию в храмах ^[3].

При повторном возведении храмовых блоков было необходимо заполнить 5 см швы между стыками раствором из раздробленного натурального песчаника, цвет которого соответствовал цвету храмовых блоков. В качестве связующего раствора в строительстве использовались известь и белый цемент, а также в интерьере использовалась бесцветная смола, которые хорошо сочетались с цветом скульптур и внутренних стен, и разница в цвете была почти незаметна ^[4] (рисунок 3).

Рисунок 3. Этапы проведенных работ по спасательной операции храмов Абу-Симбел

Современные используемые материалы при сборе храмов

Помимо раствора из раздробленного натурального песчаника, извести и белого цемента, бетон является основным формообразующим элементом работы: он поддерживает внутренние стены храма, обеспечивает поддержку реконструированных скульптур на фасаде и поддерживает наклонные стены фасада пирамидальной формы. Другие используемые материалы — это сталь и пластмассы, необходимые для повторного возведения и восстановления храмов, соблюдая основные требования, что материалы не должны нарушать внешний вид храмов; при использовании они никак не должны влиять на какие-либо элементы храмов; со временем они не должны разрушаться и, таким образом, подвергать опасности сохранения храмов.

Заключение

Успешный перенос храмов Абу-Симбел послужил стимулом для дальнейших спасательных операций подобной величины, увеличил количество подаваемых запросов на внесение памятников, представляющих ценность и неотъемлемую часть культурного наследия человечества, расположенных на территориях разных стран и континентов в список ЮНЕСКО.

Работа над сохранением памятника мирового значение как Храм Абу-Симбел помогли компаниям, фирмам, организациям и странам-членам, сотрудничающим с ЮНЕСКО получить бесценный опыт работы с памятниками древних цивилизации, а качественная организация рабочей группы из разных специалистов, ученых, инженеров и археологов оказалась выдающимся примером сотрудничества между людьми разных категорий и профессий, а также разных народов, тем самым наглядно показав, насколько важны солидарность и межнациональное чувство ответственности для сохранения выдающихся объектов культуры.

Спустя десятилетия этот проект продолжает оставаться одним из выдающихся примеров сохранения культурного наследия. Проведенные работы смогли сохранить культурную, эстетическую значимость и ландшафт вокруг объекта, а предпринятые меры впоследствии были внесены в проект конвенции об охране культурного наследия. Проведенные работы смогли сохранить внешний облик храмов путем качественной организации работ, детальной обработки фасадов, изобретенными специально для заполнения швов растворами, сохранив целостный вид фасадов и стен; восстановить точную локацию, сохранив повторяющимся дважды в год, но с задержкой на один день, освещением фигур в гробнице; ландшафт вокруг объекта; удалось также воссоздать скалы путем качественных инженерных и технологических расчетов, построив масштабный купол, засыпав его камнями и песком; работа по повторному возведению позволила внести дополнительные удобства путем проведения электричества, от возведенной платины, и подсветку храма для комфорта туристов. Из этого следует, что при правильно составленной координации работ восстановление памятника такого рода возможно, но оно никогда не сможет быть достигнуто с абсолютным совершенством. Так пример Абу - Симбел доказал, что современные технологии не только становятся причинами разрушения исторических памятников, а могут, при правильной координации, помочь их сохранить.
