Воронки газового выброса как объект геокриологии (Часть 1)
DOI: 10.7256/2453-8922.2025.2.73816EDN: RTLODKДата направления статьи в редакцию: 24-03-2025Дата публикации: 23-06-2025Аннотация: Данная публикация является первой частью статьи, в которой, на основании анализа имеющихся в научной литературе данных, показана значительная роль криогенного фактора, на подготовку пневматических взрывов в толще многолетнемёрзлых пород. Объектом исследования является локальные криогенные газодинамические геосистемы, развитие которых приводит к пневматическому взрыву и формированию воронок газового выброса. Предметом исследования являются морфология и строение криогенных образований в мёрзлых породах, слагающих воронки газового выброса, обнаруженных на севере Западной Сибири. Авторы подробно рассматривают такие аспекты темы, как анализ и обобщение данных по криогенному строению различных элементов воронок газового выброса. Особое внимание уделено изучению различного рода деформаций первичных ледяных образований, что позволяют проследить историю возникновения и развития локальных газодинамических геосистем в толще многолетнемёрзлых пород. Авторы не рассматривают вопросы, связанные с генезисом газа, поскольку считают, что напорные процессы, происходящие в локальных газонасыщенных зонах с повышенным давлением, не зависят от его происхождения. Основным методом, используемым в данной статье, является анализ материалов научных публикаций по рассматриваемой теме, а также данных лабораторного моделирования проведённого авторами. Синтез анализируемых материалов осуществлялся на базе геосистемного подхода. Особым вкладом авторов в исследовании темы является выявление общей закономерности в строении воронок газового выброса. Все воронки, не заполненные водой и доступные к изучению, имеют трёхчленное строение. В нижней части воронок наблюдается расширение, иногда за счёт каверн и гротов. В средней части поперечное сечение воронок уменьшается, стенки кратера, чаще всего, отвесные ровные. В верхней части наблюдается расширение, в форме раструба. Новизна исследования заключается в нахождении парагенетических связей между морфологическим строением воронок, стадиями развития газодинамической геосистемы, подготавливающей условия для пневматических взрывов и комплексами процессов на каждой стадии. К основным выводам проведённого исследования следует отнести выявление ведущей роли давления газа на трансформацию криогенного строения мёрзлых пород на всех стадиях. Ключевые слова: многолетнемёрзлые грунты, пластические деформации, разрывные деформации, сдвиговые деформации, фильтрация газа, газовые флюиды, флюидогеодинамика, ледогрунтовые газонасыщенные геосистемы, стадии развития, парагенетические связиAbstract: This publication is the first part of an article that demonstrates the significant role of the cryogenic factor in the preparation of pneumatic explosions within the body of permafrost rocks, based on an analysis of data available in scientific literature. The object of the study is local cryogenic gas-dynamic geosystems, the development of which leads to pneumatic explosions and the formation of gas blowout craters. The subject of the study is the morphology and structure of cryogenic formations in frozen rocks that make up the gas blowout craters found in the northern part of Western Siberia. The authors thoroughly examine aspects of the topic such as the analysis and generalization of data on the cryogenic structure of various elements in gas blowout craters. Special attention is given to the study of various deformations of primary ice formations, which allows tracking the history of the emergence and development of local gas-dynamic geosystems within permafrost rocks. The authors do not address questions related to the genesis of gas, as they believe that the pressure processes occurring in local gas-saturated zones with increased pressure do not depend on its origin. The main method used in this article is the analysis of materials from scientific publications on the subject, as well as laboratory modeling data conducted by the authors. The synthesis of the analyzed materials is based on a geosystemic approach. A significant contribution of the authors to the study of the topic is the identification of a common pattern in the structure of gas blowout craters. All craters that are not filled with water and are accessible for study exhibit a three-part structure. At the bottom of the craters, an expansion is observed, sometimes due to caverns and grottoes. In the middle part, the cross-section of the craters decreases, and the walls of the crater are most often steep and even. In the upper part, an expansion is observed in the shape of a flare. The novelty of the research lies in uncovering the paragenetic relationships between the morphological structure of the craters, the stages of development of the gas-dynamic geosystem that prepares conditions for pneumatic explosions, and the complexes of processes at each stage. The main conclusions of the research include the identification of the leading role of gas pressure in the transformation of the cryogenic structure of frozen rocks at all stages. Keywords: permafrost, plastic deformations, rupture deformations, shear deformations, gas filtration, gas fluids, fluid geodynamics, ice-soil gas-saturated geosystems, stage of development, paragenetic relationsРабота выполнена в рамках государственного задания: № 1022061500209-6-151 FMWM-2025-0003 № 122022400105-9 по теме «Природа и техногенез: геоэкологические проблемы и адаптационные технологии их решения».
Введение В 2014 году в районе Бованенковского газоконденсатного месторождения на Ямале было зафиксировано необычное образование, получившее название Ямальский кратер. Оно представляло собой глубокую ворону окружённую валом выброшенного грунта. К началу 2025 г количество обнаруженных подобных объектов, с близкой морфологией, увеличилось и приближается к 20. Все они расположены на севере Западной Сибири вблизи или на территориях газовых и нефтяных месторождений. За прошедшие годы были опубликованы десятки научных статей, в которых высказываются различные точки зрения на формирование данных объектов. По мнению наиболее авторитетных исследователей, занимавшихся проблемой происхождения данных образований [1, 2, 3, 4, 5, 6, 7, 8, 9, 10], все они обязаны своим происхождением выбросу подземного газа. Исходя из строения, указывающего на взрывной характер процессов, они получили название воронки газового выброса. В рамках принятых в геокриологии представлений формирование криогенных явлений (формы рельефа, морфология криогенных образований), обуславливаются криогенными процессами [11]. В настоящее время в парадигму геокриологии понятие воронки газового выброса не входит и является термином свободного пользования. Природные, в том числе и криогенные явления, а также связанные с ними процессы и формы рельефа являются лишь внешними признаками, отражающими локальные изменения геологической среды. Для формирования устойчивых структур, фиксируемых на поверхности, в грунтовом массиве должны произойти значительные изменения. На локальном уровне формируются обособленная система массообменных процессов, которая обуславливает возникновение новых структур, определённой морфологии, появляются границы, отделяющие локальный объект от вмещающих грунтовых массивов. Эти изменения сопровождаются сменяющимися комплексами парагенетически связанных криогенных процессов и соответствующих им криогенных образований. Все это свидетельствует о возникновении и формировании локальной криогенной геосистемы [12]. Её развитие, в конечном итоге, выражается во внешних формах, определяемых как мерзлотное явление. Точно также формирование воронок газового выброса является конечным результатом развития локальной газодинамической криогенной геосистемы. Проследив развитие данной геосистемы, от её возникновения до разрушения, можно будет выявить закономерности развития и распространения пневматических взрывных процессов в криолитозоне, разработать методы поиска газонасыщенных зон в верхних горизонтах многолетнемёрзлых пород, получить новые знания в области газодинамических криогенных геосистем. Решение данных вопросов затруднено слабой изученностью криогенного строения данных объектов. Это связано с рядом объективных и субъективных причин, главной из которых является их кратковременное существование. Воронки газового выброса быстро, уже в течение первого летнего сезона, заполняются водой и разрушаются. Данные объекты располагаются в отдалённых местах, поэтому посещение объектов и доставка оборудования для исследований затруднена. Проведение исследований непосредственно в воронке представляет опасность. Вследствие этого изучение криогенного строения мерзлых грунтов, в которых сформированы воронки, можно проводить только на основании отрывочных и разрозненных фото и видео материалов. Значительные трудности создаёт отсутствие теории газодинамических процессов в мёрзлых породах. Всё это объясняет отсутствие, за редким исключением [8, 9], интереса геокриологов к выявлению условий подготовки пневматического выброса газа, посредством изучения криогенных образований в различных структурных элементах воронок. Специалисты из других областей знания о Земле их вообще не рассматривают. Основное внимание исследователей уделяется двум основным темам: происхождению газа участвующего в формировании воронок (поступление с нижележащих горизонтов, криогенная концентрация биохимического газа при промерзании субаквальных осадков, разложение газогидратов); непосредственно выбросу (морфология воронок, мощность взрыва, дальность разлёта обломков и др.). Но эти темы непосредственно не связаны с геокриологией. В связи с этим возникает вопрос, можно ли отнести воронки газового выброса образования к криогенным явлениям? А также являются ли процессы, приводящие к их формированию криогенными? Данные вопросы отпадают, если рассматривать процессы, происходящие между стадией накопления газа в локальных зонах с аномально высоким пластовым давлением и стадией взрыва. То есть процессы, происходящие на этапе подготовки пневматического выброса. По имеющимся данным, этот период насчитывает от нескольких лет до многих десятков лет. За это время в локальном объёме массива мёрзлых пород, расположенном непосредственно над газонасыщенной зоной, происходит коренная перестройка первичного криогенного строения, и формирование новых криогенных образований. Все эти изменения происходят в поле воздействия больших неравномерных давлений и высокого содержания газа. Общность факторов влияющих на внутригрунтовые процессы, обуславливает формирование закономерно организованных комплексов парагенетических криогенных образований. В этом случае анализ структурных и текстурных особенностей криогенного строения является основным источником информации о процессах, подготавливающих условия для реализации пневматического выброса. В предлагаемой статье авторами основное внимание уделено изучению криогенных образований, соответствующих определённым стадиям развития локальных криогенных газодинамических геосистем. Вопросы, связанные с генезисом внутригрунтового газа и его транспортировкой к зоне накопления (газонасыщенной зоне с повышенным давлением), не рассматриваются. Основным исходным материалом являются видео и фото изображения криогенных образований, сделанных в воронках газового выброса, обнаруженных к настоящему времени, и представленных в научных публикациях различных изданий. Вследствие слабой разработанности рассматриваемой темы, и незначительного объёма исходных фактических материалов был использован метод аналогий с привлечением материалов из различных областей наук о Земле, строительства, инженерной геологии и др. Морфология воронок газового выброса
Прежде чем перейти к изучению материалов по криогенному строению воронок газового выброса рассмотрим общие, выявленные в ходе полевых исследований, особенности их строения. Практически все воронки, доступные для изучения, имеют трёхчленное строение (рис. 1). В нижней части воронок наблюдается расширение, или в виде сплошной полости, или серии каверн и гротов. В средней части поперечное сечение воронок уменьшается. Вертикальные размеры сужающихся частей меняются от десятков метров (рис. 2) до нескольких сантиметров (рис. 3). Выше сужающейся части воронки наблюдается расширение, в форме усечённого перевёрнутого конуса (раструба). Вокруг воронки, как правило, располагается вал кольцевой формы, состоящий из выброшенных из воронки пород. Пневматическому выбросу и образованию воронок, предшествует формирование бугров, возраст которых насчитывает от нескольких до десятков лет.
Рис. 1. Обобщённая схема строения воронок газового выброса Отмеченная закономерность морфологии воронок газового выброса не случайна, она связана с общей закономерностью развития криогенной локальной газодинамической геосистемы при подготовке взрывного процесса в массиве мёрзлых грунтов. 1. На начальном этапе формируется локальная зона накопления внутригрунтового газа с аномально высоким давлением. Как уже отмечалось в данной статье происхождение газа и процессы его перераспределения не рассматриваются. Этой теме посвящены наши ранее опубликованные работы [13]. Размеры газонасыщенной зоны, как будет показано в статье, превосходят размеры будущей воронки газового выброса. 2. Давление газа оказывает давление на перекрывающие породы и приводит к их деформациям. Если скорость нарастания давления небольшая, а перекрывающие зоны повышенных давлений представлены пластичными грунтами льдистыми глинами и суглинками, то над зоной повышенного пластового давления формируется область сдвиговых и пластических деформаций. Данная область соответствует наибольшим напряжениям, соответствующим центральной части газонасыщенной зоны, поэтому её поперечные размеры меньше чем область первоначального накопления газа. 3. После того как давление превысит предел прочности кровли, происходит ее выброс. Зона выброса превосходит размеры сужающейся части. При повышении внутригрунтового давления до критического формируется зона растяжения и разрыва сплошности мерзлой кровли. В этом случае формируется зона растягивающих напряжений конусообразной формы (часть 3). При этом выбрасываются фрагменты грунта, залегающие, как над газонасыщенной зоно, так на прилегающего к воронке участке. Несмотря на морфологическую общность воронок газового выброса, соотношение отдельных структурных элементов может значительно отличаться. Это связано с различным соотношением процессов, предшествующих газовым выбросам. В случае формирования вытянутой цилиндрической формы стенок сужающейся части, подготовка пневматического взрыва будет длительной, достаточной для развития пластических деформаций и движения мёрзлого грунта без разрыва сплошности массива. Наибольшие размеры данной области зафиксированы в Ямальском кратере, здесь они составляют более 20 м по высоте и около 15 м в диаметре [14] (рис. 2). В случае быстрого возрастании давления, когда пластические деформации не успевают компенсировать возникающие нагрузки, быстро развиваются разрывные деформации. В этом случае суживающаяся часть будет незначительной, иногда вообще принимая форму клина. В воронке обнаруженной А. Б. Осокиным в 2014 году на полуострове Ямал (точного местоположения не указано) над зоной повышенного давления наблюдается зона сужения клиновидной формы (рис.3). Верхний и нижний расширенные участки в данном случае смыкаются. На рисунках представлены два крайних вариантов морфологии структурных элементов воронок газового выброса.

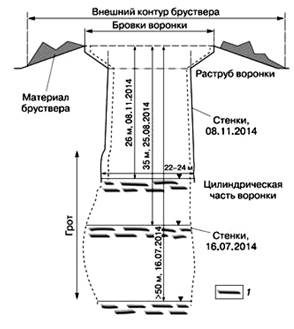

Рис. 2. Принципиальная схема строения Ямальского кратера 1 – вода озера на дне кратера [14]

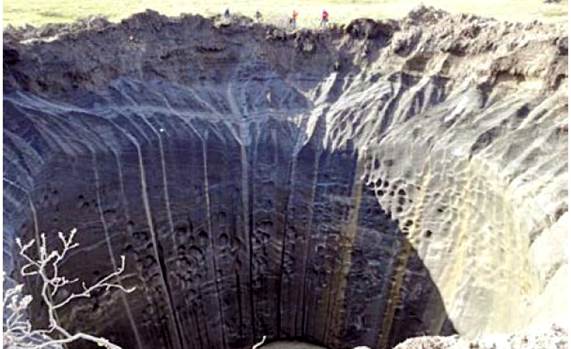

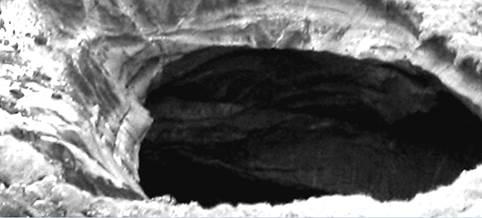

Рис. 3. Воронка обнаруженная А. Б. Осокиным на Ямале 26 июля 2013 Фото А. Б. Осокина В большинстве обследованных воронок строение стенок близко к 1 типу. Криогенное строение нижней расширенной части воронки газового выброса
Во всех воронках, где нижние расширенные части не затоплены, фиксируются следы мощных динамических процессов. В сентябре 2013 года в 90 км от Антипаюты (Антипаютинская воронка), Тазовского района Ямала-Ненецкого автономного округа. Была обнаружена воронка газового выброса радиусом 15м, глубиной около 15м Вертикальные стенки, воронки сложены льдом. В нижней расширенной части Антипаютинской воронки (рис. 4) прослеживаются многочисленные деформации пластового льда. Деформации и нарушения в нижней расширенной части Антипаютинской воронки свидетельствуют о мощных локальных давлениях. Местами массив пластового льда разорван на отдельные блоки, лед в них разбит трещинами и смят в складки. Видны следы течения льда, обтекающие ледогрунтовые блоки. Местами слои смяты образуя своеобразные «рулеты».

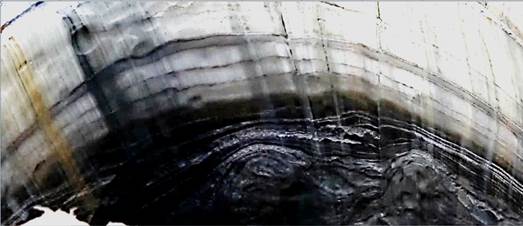

Рис. 4. Антипаютинская воронка. В расширенной нижней части пластические деформации и течение ледогрунта Фото М. Лапсуя Деформации и нарушения в нижней части зоны каверн и гротов Антипаютинской воронки свидетельствуют о мощных локальных давлениях, направленных как снизу вверх, так и в боковом направлении. В обнаруженной в 2020 г на полуострове Ямал воронке [15] в расширенной нижней части также отмечаются значительные деформации (рис. 5). Изогнутые ленты льда, пережатия и разрывы слоёв, обтекание ледогрунтовых блоков слоистым ледогрунтом, всё это свидетельствует о значительных внутригрунтовых давлениях. Это подтверждает и строение перекрывающих отложений. Первичные сетчатые криотекстуры в перекрывающем горизонте морских отложений полностью разрушены.

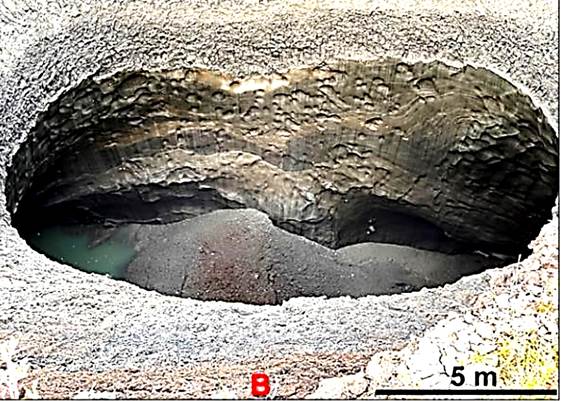

Рис. 5.Деформации в расширенной нижней части воронки газового выброса, обнаруженной в 2020г на Ямале. Фото В.И. Богоявленского [15]. Рассмотренные материалы указывает на то, что грунты нижней части кратеров ВГВ в период их деформации находились в мёрзлом состоянии. Кроме того силовое воздействие оказывалось на них длительное время и не связано с кратковременным ударным напряжением возникшим при взрывном выбросе газа. В Ямальском кратере к моменту начала изучения нижняя расширенная часть оказалась затопленной. Но и в перекрывающих слоях следы значительных давлений и соответствующих им деформаций также прослеживаются. Для расширенной части характерно наличие локальных углублений в стенках. Здесь обнаружена серия гротов и каверн. На момент обнаружения в июле 2014 г. они представляли собой скопления округлых углублений в нижней части стенки кратера размером от 20–30 см до 2–3 м, разделённые ледогрунтовыми перегородками (рис. 6). Уже к концу лета 2014 г. вследствие вытаивания перегородок мелкие гроты слились и образовали обширные полости (гроты).
Рис. 6. Фрагменты зоны небольших пустот, вытаивание и слияние которых в будущем формирует крупные гроты на дне Ямальской воронки (июль 2014 г) Фото М. О. Лейбман Газовая составляющая криогенного строения
Гроты нижней расширенной части Ямальского кратера, являются верхней частью газонасыщенной зоны с аномально высоким давлением газа. Подтверждением этого может служить особенность криогенного строения стенок гротов. Для них характерны вытянутые длинные и узкие светлые ленты насыщенные газом, хорошо выделяющиеся на темном фоне чистого прозрачного льда (рис. 7). Ленты выходят их нижней части грота изгибаются, ветвятся, огибают округлые газовые скопления. В верхней части грота на контакте с вертикальными стенками, формирующими суженную часть кратера, ленты стыкуются с ячеистыми структурами характерными для вышерасположенной сужающейся части воронки (рис. 8)

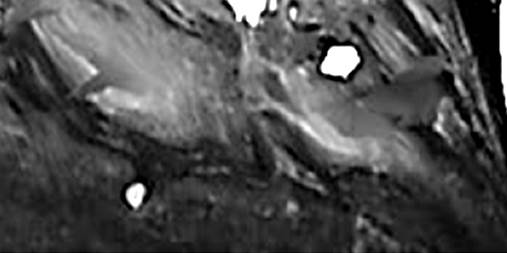

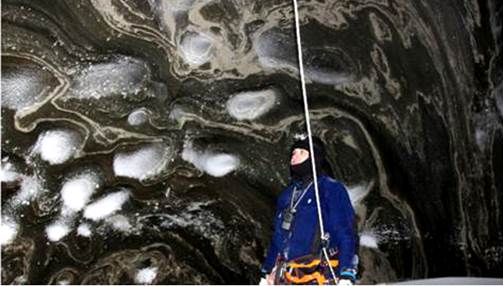

Рис. 7. Газовые флюиды в стенках грота в нижней части Ямальского кратера, ноябрь 2014. (фото В.А. Пушкарёва)

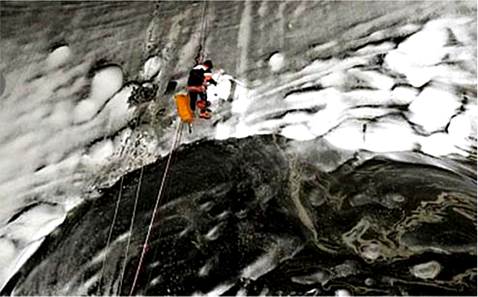

Рис. 8. Связь «газовых лент» грота с ячеистыми образованиями на вертикальных стенках суженной части Ямальского кратера ноябрь 2014 (фото В.А. Пушкарёва) Следует отметить, что на всех фотографиях видно, что потоки газа устремлены к стенкам сужающейся части кратера извне. То есть газонасыщенная зона, залегающая под кратером по размерам гораздо больше, чем размеры самого кратера. Газ выдавливается в область меньших давлений, в зону транзита, по которой он поднимается к поверхности. Общепринято утверждение, что газ не может фильтроваться сквозь лёд или льдонасыщенный мёрзлый грунт. Наши лабораторные исследованияпоказали, что оно справедливо только в том случае если льды и ледогрунты не деформированы. При воздействии нагрузок и возникновении деформаций эти среды становятся газопроницаемы. Нами были проведены исследования по напорному воздействию газа на лёд. Давлении газа составляло около 4 кг/см2, при температуре льда около – 0,5°С. Газ подавался в основание ледяного образца через штуцер диаметром 1 см. Воздействие газа на лёд, при данных показателях, вызвала его деформацию и формирование газонасыщенных зон различной морфологии, в виде белых изгибающихся лент и белых столбообразных образований приуроченных к штуцеру подачи газа (рис. 9). Границы газонасыщенных зон с вмещающим массивом льда резкие, с многочисленными трещинами и пластическими деформациями [16].

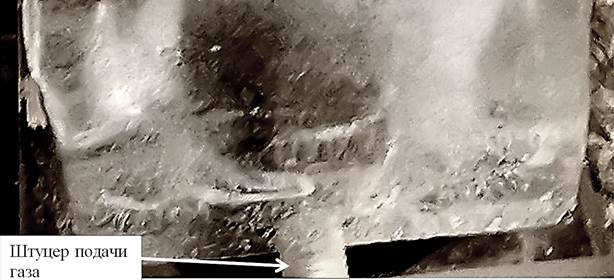

Рис. 9. Над штуцером подачи газа, во льду формируются два вида газонасыщенных зон, один в виде изгибающихся лент, другой в виде столба белого газонасыщенного льда. Фотография П. Соболева Проведённые эксперименты показывают, что для того чтобы сквозь лёд или льдонасыщенные грунты начал фильтроваться газ, не нужны обязательно высокие давления. Наиболее благоприятными условиями являются те, при которых мёрзлые породы находятся при температурах, близких к значениям фазовых переходов. В этом случае прочность мёрзлых грунтов и льдов резко снижается. Достаточно небольших давлений, чтобы в них возникали деформации и создавались условия для интенсивной фильтрации газа. К сожалению, данная тема в геокриологии слабо разработана, эту тему имеются лишь единичные публикации [16, 17, 18], хотя её теоретическое и практическое значение, достаточно велико, и со временем только оно только возрастает. Это обусловлено добычей углеводородов в Арктических регионах РФ и проблемой поступления в атмосферу парниковых газов из многолетнемёрзлых пород. Криогенное строение средней (сужающейся) части воронки газового выброса В средней, суживающей части воронки газового выброса, в стенках кратеров, широко распространены деформированные криогенные образования, морфология которых указывает на значительные напряжения, возникавшие в мёрзлых грунтах. Для данной части воронок характерны следующие структуры: парагенезы криогенных образований обусловленных пластическими и разрывными деформациями, кольцевые структуры, сотовые льды. Наименее выражена сужающаяся часть в воронке газового выброса обнаруженной А. Осокиным (рис. 3). Здесь она представлена клиновидным выступом, разделяющим нижнюю и верхнюю расширенные части. Во льду наблюдаются многочисленные сколы, разрывы и пластические деформации. В Ямальском кратере грунтовая толща, слагающая цилиндрическую, сужающуюся часть, пронизана различного рода локальными пластическими и разрывными деформациями. Шлиры в виде изгибающихся разнонаправленных ледяных лент распространены по всей поверхности. На рис. 10 показаны деформации первичной слоистости и первичного криогенного строения над гротом. Здесь первичная слоистость образует куполообразную, облекающую поверхность грота структуру, в которой наблюдаются многочисленные пластические и разрывные деформации. Крупный ледяной слой в левой части фотографии запрокинут и залегает согласно деформированной слоистости грунтового массива. Лед под действием в шлире выдавлен и частично перераспределился в секущую трещину. Пластические и разрывные деформации мёрзлых пород и ледяных шлиров показывают, что они происходили в мерзлом состоянии.

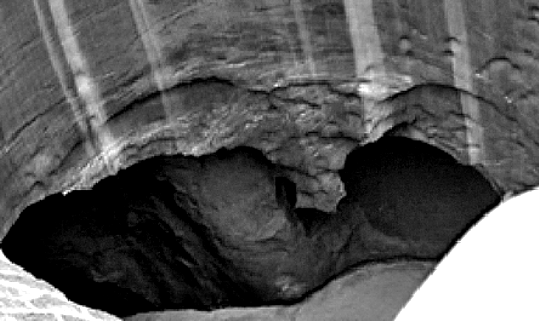

Рис. 10. Деформация первичной слоистости над зоной каверн и гротов. Фото В.В. Оленченко Наиболее вероятной причиной деформирования слоистости над гротами логично связать с воздействием внутригрунтового газа, находящегося под высоким давлением. Над многочисленными кавернами, образуемыми газовыми полостями виды изгибания грунтовыхслоёв и ледяных шлиров (рис. 11, 12), что свидетельствует о напорном воздействии газа на вмещающие мёрзлые грунты.

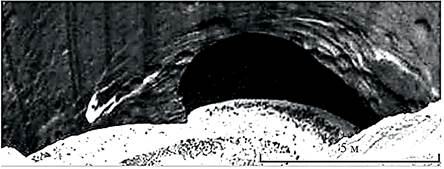

Рис. 11. Пластические и разрывные деформации в мерзлых пород в средней части Ямальской воронки газового выброса июль 2014 (Фото В.И. Богоявленского) [19]. На отдельных участках наблюдается обтекание слоистым ледогрунтом изометричных блоков газонасыщенного льда (рис. 12). На контакте с данными блоками единый поток ледогрунта разделяется на отдельные, обтекающие их фрагменты, обтекающие их. При этом мерзлый массив в целом не разрушился на отдельные блоки и сохранил свою целостность.

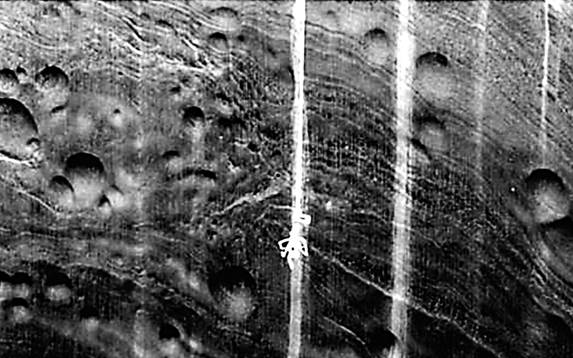

Рис. 12. Обтекание изометричных блоков газонасыщенного льда слоистым ледогрунтом. Ямальский кратер. Июль 2014 г. Фото В.В. Оленченко Верхняя часть суживающейся части воронок газового выброса наиболее подвержена взрывному воздействию, поэтому встречаются в виде отдельных фрагментов только в Ямальском кратере. Здесь при первичном обследовании в июле 2014 г. [3], обнаружены фрагменты куполовидного свода, в виде плоских наклонённых к центру поверхностей, нависающих над вертикальным стволом кратера (рис. 13). Ровная поверхность фрагментов свода усеяна многочисленными изометричными кавернами округлой формы размером до 10 см. Данная морфология поверхности свидетельствует о том, что в период предшествующий газовому выбросу под глинистым льдонасыщенным поверхностным горизонтом на глубине около 8-10 м за счёт пневморазрыва сформировалась линза сжатого газа. Подобное образование было получено при лабораторном моделировании воздействия сжатого газа на водонасыщенные грунты (Часть 3).

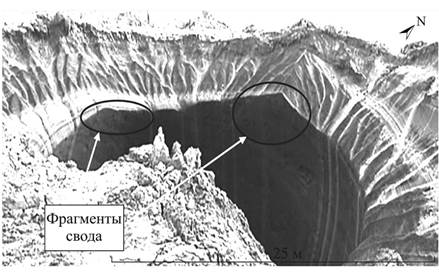

Рис. 13. Ямальский кратер. Остатки свода над газонасыщенной зоной, сохранившиеся после выброса. Июль 2014 г. Фото В.А. Пушкарева Обнаруженная на Ямале в мае 2024 г. воронка имеет следующие размеры, глубина превышает 30 м. Диаметр верхней кромки бруствера кратера 30 м Горловина расположена в массиве льда на глубине 6—8 м, ее диаметр — от 12,2 до 13,2 м (в среднем 12,7 м). В нижней части воронка расширяется до 26 - 41 м [20]. Вверху сужающейся части наблюдается, субгоризонтально ориентированный слой льда с разрывными и пластическими деформациями (рис. 14, 15). Данный слой подстилает слоистый грунтовый массив задранный вверх. Приподнятая часть ориентирована к центру воронки. Данное строение соответствует заключительной фазе трансформации мёрзлого массива перед взрывом. Поскольку, кратер занесён снегом, видны лишь отдельные фрагменты его криогенного строения.
Рис. 14. Верхней части воронки газового выброса обнаруженная на Ямале в мае 2024 г. Фото В. И. Богоявленского [20]
Рис. 15. Фрагмент рис. Пластические деформации мерзлых пород верхней части воронки Заключение
В первой части статьи показано морфологическое единство воронок газового выброса. Практически все обнаруженные воронки имеют трёхчленное строение. В нижней части воронок наблюдаются полости, достигающие десятки метров в поперечнике. В расположенной выше средней части поперечное сечение воронок уменьшается. В верхней части наблюдается расширение, в форме усечённого конуса. Вокруг воронки, как правило, располагается бруствер кольцевой формы, состоящий из выброшенных из кратера пород. Отмеченная закономерность морфологии воронок газового выброса, обуславливается закономерной сменой стадий развития газодинамической геосистемы, предшествующей пневматическому взрыву. На начальном этапе формируется локальная зона накопления внутригрунтового газа с аномально высоким давлением. На промежуточной стадии формируется сужающаяся зона транзита газа. Она формируется на участке частичного разрушения зоны накопления газа. В зоне транзита газ, из области повышенного давления, движется к поверхности, значительно деформируя мёрзлый ледогрунтовый массив. Заключительная стадия развития газодинамической системы соответствует пневматическому выбросу мёрзлой кровли. Для всех структурных элементов воронок газового выброса отмечаются признаки напорных процессов, выражающихся в широком распространении пластических и разрывных деформаций, признаков течения льда.
