Исследование стохастических моделей генерации пакетов в компьютерных сетях

Малахов Сергей Валерьевич ORCID: 0009-0001-8666-6713 кандидат технических наук доцент; кафедра управления в технических системах; Поволжский государственный университет телекоммуникаций и информатики 443090, Россия, Самарская область, г. Самара, Московское шоссе, 77 Malakhov Sergei Valer'evich PhD in Technical Science Assistant, Associate professor, Povolzhskiy State University of Telecommunications and Informatics 443090, Russia, Samara region, Samara, Moskovskoe shosse, 77 s.malakhov@psuti.ru

Якупов Денис Олегович ORCID: 0009-0003-2371-0822 ассистент; кафедра программной инженерии; Поволжский государственный университет телекоммуникаций и информатики 443090, Россия, Самарская область, г. Самара, Московское шоссе, 77 Yakupov Denis Olegovich Assistant, Povolzhskiy State University of Telecommunications and Informatics 443090, Russia, Samara region, Samara, Moskovskoe shosse, 77 d.yakupov@psuti.ru

Введение

Генерация пакетов – это процесс создания и отправки пакетов данных через сеть. Это важная функция, которая используется в современных компьютерных сетях для передачи информации между устройствами. Генерация пакетов осуществляется программным обеспечением, которое позволяет создавать и отправлять пакеты данных с заданными параметрами.

Генерация пакетов в компьютерных сетях позволяет решать следующие задачи:

• · тестирование сети: генерация пакетов может помочь проверить работоспособность сети и выявить проблемы, такие как низкая пропускная способность и задержки;
• · тестирование безопасности: генерация пакетов может помочь проверить защиту сети от вредоносных программ, хакерских атак и несанкционированного доступа к данным;
• · тестирование производительности: генерация пакетов может помочь оценить производительность сети и определить ее пропускную способность;
• · тестирование новых приложений: генерация пакетов может помочь проверить работу новых приложений в сети и выявить возможные проблемы;
• · тестирование настройки сети: генерация пакетов может помочь проверить правильность настройки сети и выявить возможные ошибки в конфигурации.

Назначение генерации пакетов состоит в том, чтобы обеспечить эффективную передачу данных в сети. Это достигается путем разбиения больших объемов данных на меньшие блоки, которые могут быть переданы через сеть более быстро и надежно. Кроме того, генерация пакетов позволяет управлять потоком данных и контролировать качество обслуживания в сети.

Преимущества генерации пакетов включают высокую скорость передачи данных, эффективное использование сетевых ресурсов и возможность обеспечения надежности и безопасности передачи данных. Генерация пакетов также позволяет оптимизировать сетевую инфраструктуру и улучшить производительность сетевых приложений.

Начальный момент и эксцесс – это две основные характеристики, которые могут использоваться для описания распределения трафика в сети ^[1].

Начальный момент – это числовая характеристика, которая описывает распределение данных относительно их среднего значения. Начальный момент первого порядка равен нулю, а начальный момент второго порядка равен дисперсии случайной величины.

В контексте сетевого трафика начальный момент может использоваться для описания распределения объема или длительности пакетов в трафике. Например, начальный момент второго порядка может использоваться для определения дисперсии размеров пакетов в трафике.

Эксцесс – это числовая характеристика, которая описывает форму распределения данных. Эксцесс может быть положительным, отрицательным или равным нулю. Положительный эксцесс означает, что распределение имеет более тяжелые хвосты и более высокий пик, чем нормальное распределение. Отрицательный эксцесс означает, что распределение имеет более легкие хвосты и более низкий пик, чем нормальное распределение. Эксцесс равный нулю означает, что распределение имеет форму нормального распределения.

В контексте сетевого трафика эксцесс может использоваться для описания формы распределения размеров пакетов в трафике. Например, положительный эксцесс может указывать на наличие тяжелых хвостов в распределении размеров пакетов, что может означать наличие крупных пакетов или необычных событий в трафике. Отрицательный эксцесс может указывать на наличие легких хвостов в распределении размеров пакетов, что может означать отсутствие крупных пакетов и однородность трафика.

Кроме того, начальный момент и эксцесс могут быть использованы для сравнения различных типов трафика или различных сетевых устройств. Например, анализ начального момента и эксцесса может помочь в сравнении трафика, проходящего через различные маршрутизаторы или переключатели. Это может помочь выявить проблемы с производительностью сетевых устройств или определить оптимальную конфигурацию сети.

Постановка проблемы

В современном мире компьютерные сети играют ключевую роль в передаче и обработке информации. Одной из важных задач при проектировании и оптимизации таких сетей является моделирование трафика, в частности, генерации пакетов данных. Стохастические модели генерации пакетов являются одними из наиболее часто используемых подходов для решения этой задачи.

Однако, существующие модели не всегда адекватно отражают реальные условия передачи данных в компьютерных сетях, что приводит к неточностям при прогнозировании и оптимизации параметров сети.

Целью данной работы является исследование стохастических моделей генерации пакетов в компьютерных сетях, основанных на равномерном, экспоненциальном и распределении Эрланга. Будут проведены теоретический и экспериментальный анализ этих моделей, а также сравнение их точности и эффективности при моделировании реального трафика.

Равномерное распределение – это распределение вероятности, при котором все значения в заданном диапазоне имеют одинаковую вероятность появления. Другими словами, каждое значение в этом диапазоне имеет одинаковую вероятность быть выбранным.

Например, если генерируется случайное число от 1 до 6 с равномерным распределением, то каждое число от 1 до 6 будет иметь вероятность 1/6 быть выбранным.

Равномерное распределение широко используется в различных областях, включая статистику, физику, экономику, инженерию, компьютерные науки и многие другие. Оно является одним из простейших и наиболее понятных видов распределения вероятности, и поэтому часто используется в качестве модели случайного процесса.

Равномерное распределение может быть дискретным или непрерывным. В случае непрерывного равномерного распределения все значения в определенном интервале равновероятны и распределение задается формулой f(x) = 1/(b-a), где a и b – концы интервала, а f(x) – плотность вероятности в точке x.

Равномерное распределение также может использоваться для создания псевдослучайных чисел, которые используются в компьютерных приложениях для генерации случайных последовательностей.

Равномерное распределение имеет несколько свойств, которые могут быть полезны при его анализе или использовании в моделировании. Некоторые из этих свойств включают:

• · математическое ожидание равномерного распределения равно среднему значению всех возможных значений в заданном диапазоне. Для непрерывного равномерного распределения это будет равно (a+b)/2, где a и b – концы интервала;
• · дисперсия равномерного распределения определяется формулой (b-a)^2/12 для непрерывного равномерного распределения;
• · гистограмма равномерного распределения будет иметь прямоугольную форму, если диапазон значений равномерно разделен на несколько интервалов.

Равномерное распределение также может быть использовано для решения различных задач, таких как определение вероятности того, что случайная величина попадет в определенный диапазон значений, или для нахождения оптимальных значений в задачах оптимизации.

Для генерации пакетов с использованием равномерного распределения необходимо выполнить следующие шаги:

1. Определить интервал, в котором будет генерироваться равномерно распределенное время между последовательными пакетами.
2. Используя генератор случайных чисел, сгенерировать случайные значения с равномерным распределением в заданном интервале. Эти случайные значения будут представлять время между последовательными пакетами, отправляемыми в сеть.
3. Повторять шаг 2, чтобы сгенерировать необходимое количество пакетов.
4. Важно учитывать, что время между отправкой пакетов должно быть больше, чем время передачи пакета, чтобы избежать коллизий и утечек пакетов в сети.

Экспоненциальное распределение – это статистическое распределение вероятностей, которое описывает время между двумя последовательными событиями в процессе Пуассона.

Например, время между получением двух пакетов данных в компьютерных сетях может быть описано экспоненциальным распределением.

Основные свойства экспоненциального распределения:

• · оно имеет единственный параметр, который называется параметром масштаба (обычно обозначается как λ);
• · функция плотности вероятности экспоненциального распределения имеет форму f(x) = λ * exp(-λx), где x – время между двумя событиями. Эта функция показывает вероятность того, что время между двумя событиями не превысит заданное значение x.;
• · экспоненциальное распределение является распределением без памяти, то есть вероятность наступления события не зависит от того, сколько времени прошло с момента предыдущего события;
• · среднее время между двумя событиями в экспоненциальном распределении, т.е. математическое ожидание равно 1/λ, а дисперсия равна 1/λ^2;

Экспоненциальное распределение обладает свойством отсутствия памяти. Это означает, что вероятность наступления события в любой момент времени не зависит от того, сколько времени прошло с момента предыдущего события. Например, если среднее время между двумя звонками в call-центре равно 5 минутам, то вероятность того, что следующий звонок произойдет в течение следующей минуты, равна 1/5, независимо от того, сколько времени прошло с момента предыдущего звонка.

Стоит отметить, что экспоненциальное распределение является одним из основных распределений, используемых в статистическом анализе данных, и его свойства могут быть использованы для оценки параметров других распределений и для проверки статистических гипотез.

Для генерации пакетов с использованием экспоненциального распределения необходимо выполнить следующие шаги:

1. Определить параметр λ экспоненциального распределения, который описывает среднее время между двумя последовательными событиями.
2. Используя генератор случайных чисел ^[2], сгенерировать случайные значения с экспоненциальным распределением с параметром λ. Эти случайные значения будут представлять время между последовательными пакетами, отправляемыми в сеть.
3. Повторять шаг 2, чтобы сгенерировать необходимое количество пакетов.
4. Важно учитывать, что время между отправкой пакетов должно быть больше, чем время передачи пакета, чтобы избежать коллизий и утечек пакетов в сети.

Распределение Эрланга – это математическая модель, используемая для описания времени между двумя последовательными событиями в процессе Пуассона ^[3].

Процесс Пуассона – это стохастический процесс, в котором случайные события происходят независимо друг от друга с постоянной интенсивностью.

Распределение Эрланга определяет вероятность того, что количество событий, произошедших в фиксированном временном интервале, будет равно заданному значению. Данное распределение может быть использовано для моделирования времени между вызовами в центре обработки вызовов, времени между прибытием клиентов в магазине или времени между двумя последовательными срабатываниями определенного события в производственном процессе.

В общем случае распределение Эрланга может быть представлено как сумма k независимых случайных величин, каждая из которых имеет экспоненциальное распределение с параметром λ.

Распределение Эрланга является особой формой гамма-распределения.

Параметр k в распределении Эрланга называется формой распределения, а параметр λ – интенсивностью.

Математическое ожидание распределения Эрланга равно k/λ, а дисперсия равна k/λ².

Существует несколько методов для вычисления вероятностей для распределения Эрланга, включая использование таблиц и специальных программных пакетов.

Если процесс Пуассона является неоднородным, то можно использовать распределение Эрланга с переменной интенсивностью. В этом случае параметр λ будет зависеть от времени.

Если количество событий, которые могут произойти в фиксированном временном интервале, не ограничено, то вместо распределения Эрланга может быть использовано распределение Вейбулла или распределение Парето.

Для генерации пакетов с использованием распределения Эрланга необходимо выполнить следующие шаги:

1. Определить форму и интенсивность распределения Эрланга, то есть параметры k и λ.
2. Сгенерировать k независимых случайных величин с экспоненциальным распределением, используя генератор случайных чисел.
3. Сложить сгенерированные значения, чтобы получить время между k событиями в процессе Пуассона с интенсивностью λ.
4. Это время будет являться временем между отправкой последовательных пакетов в сеть.
5. Повторять шаги 2-4, чтобы сгенерировать необходимое количество пакетов.
6. Важно учитывать, что время между отправкой пакетов должно быть больше, чем время передачи пакета, чтобы избежать коллизий и утечек пакетов в сети.

Методология и условия исследования

Была собрана экспериментальная установка, состоящая из клиента и сервера, на котором было установлено программное обеспечение для анализа входящего трафика Wireshark ^[4] (рис. 1)

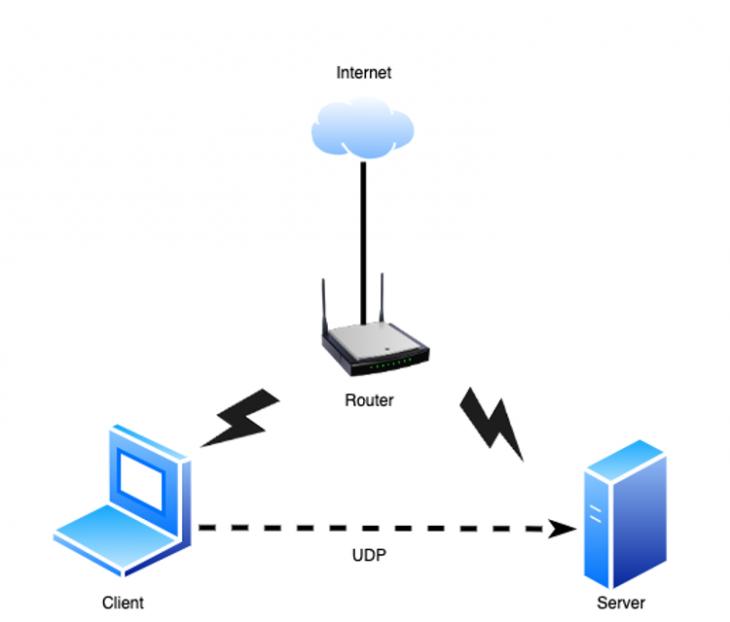

Рис. 1 – Экспериментальная установка

Экспериментальная установка состоит из:

• · клиента – Lenovo Ideapad 3;
• · сервера – HP Pavilion G6;
• · маршрутизатора - ASUS RT-AX53U;
• · пропускная способность канала 100 Мбит/с.

Разработанное клиент-серверное приложение написано на языке программирования Java. Объем программы: 774 Кбайт. Установка не требуется ^[5].

Версия операционной системы для клиентского и серверного приложений: MS Windows 7 – 11, Mac OS X, Linux

Для запуска приложения на клиенте и на сервере требуется установленная на любой операционной системе (Windows 7 – 11, Mac OS X, Linux) реализация спецификации платформы Java, включающая в себя компилятор и библиотеки классов (Jdk-17).

Клиент генерирует пакеты данных на сервер (рис. 2). Сервер получает пакеты (рис. 3) и анализирует получаемый трафик с помощью программы Wireshark.

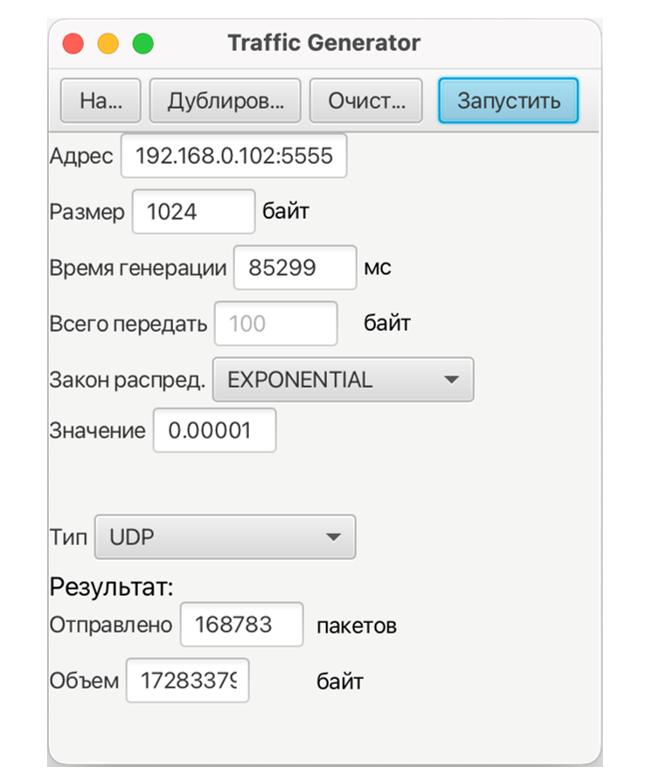

Рис. 2 – Генерация пакетов клиента с Экспоненциальным распределением

В данном окне указываются следующие параметры генерации: Адрес и порт сервера, Размер пакета, Время генерации пакетов, Размер передаваемого файла, Закон распределения, Параметры закона распределения, Тип трафика.

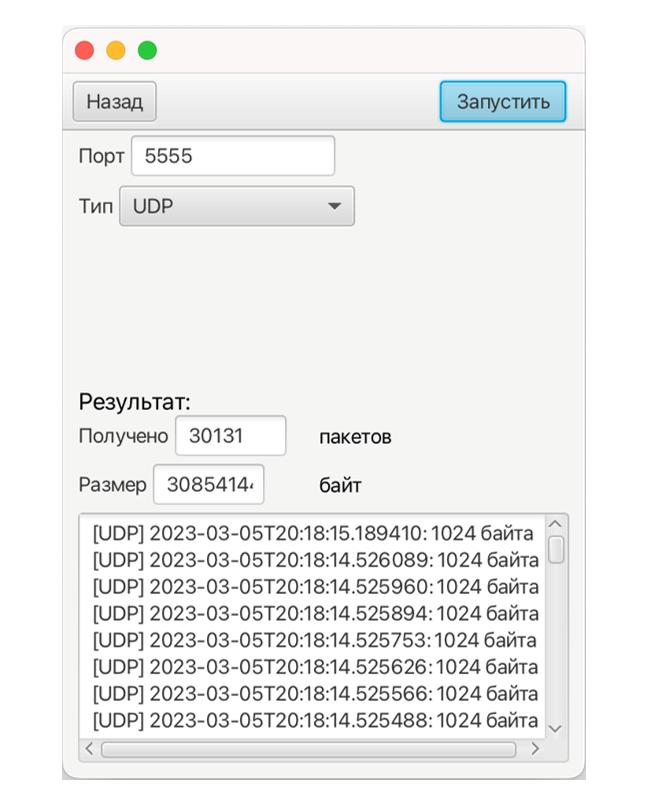

Рис. 3 – Принятие пакетов сервера

В данном окне происходит настройка сервера и указываются Порт и Тип трафика.

Эксперимент состоит из 3-основных этапов:

1. Выбрать по очереди закон распределения для каждого эксперимента (Эрланга, экспоненциальный, равномерный).

2. В каждом эксперименте установить размер пакета (несколько разных значений). Было выбрано 3 разных размера пакета, в которых размер полезных данных составляет – S (64 байта), M (512 байт), L (1024 байта).

3. Генерация пакетов происходит 120 секунд (2 минуты)

Результаты и анализ исследования

С использованием известных формул математической статистики, определяются моментные характеристики временных интервалов. В работе использованы статистики до 3-го порядка, которые позволяют судить о характере распределения интервалов. ^[5,6].

Среднее значение интервала между соседними пакетами (1) вычисляется для оценки частотности пакетов в сети. Это позволяет определить, с какой регулярностью пакеты передаются по сети. Оценивая этот параметр, можно управлять потоком данных, что важно для поддержания качества услуг в сети.

(1)

где – моменты времени поступления пакетов;

N – количество анализируемых интервалов.

Выборочная дисперсия (2) – это статистический параметр, показывающий насколько велико отклонение каждого элемента выборки от её среднего значения. Этот показатель отражает степень разброса данных в выборке. Данный параметр полезен при анализе данных, чтобы понять, насколько данные изменяются или различаются.

(2)

где – второй начальный момент.

Второй начальный момент (3) своего рода статистической величины – это математическое ожидание квадрата этой величины. С его помощью можно оценить разброс наблюдаемых значений относительно нуля. Это важная характеристика при анализе случайных величин, особенно при использовании статистического моделирования и прогнозирования.

(3)

Коэффициент вариации (4) – это статистический показатель, который определяет относительное изменение или разброс наблюдений в данной выборке. Чем больше коэффициент вариации, тем больше разброс данных в выборке. Используется для сравнения уровня изменчивости различных данных.

(4)

где – стандартное отклонение

Асимметрия (5) – это статистический показатель, который характеризует степень отклонения распределения выборки от симметричного. Это позволяет оценить асимметрию распределения данных. Если асимметрия положительна, то распределение смещено вправо, если отрицательна – влево. Асимметрия равна нулю для симметричного распределения. Расчет асимметрии особенно важен при анализе данных для правильного выбора статистического подхода для анализа.

(5)

где – третий начальный момент

Третий начальный момент (6) – это математическое ожидание куба случайной величины. Он используется для расчета коэффициента асимметрии, который характеризует степень отклонения распределения данных от симметричного. Данный параметр нужен для понимания формы распределения набора данных. Он дает информацию о том, является ли распределение набора данных скошенным и, если да, в какую сторону. Это важный параметр при выборе статистического подхода к анализу данных.

(6)

Для расчета моментных характеристик данные из лог-файлов из Wireshark были импортированы в MS Excel. Будут учитываться пакеты, направляемые от клиента на сервер. В таблице 1 представлены данные разработанного клиент-серверного приложения, а в таблице 2 – данные программы Netem ^[7].

Таблица 1. Средние моментные характеристики интервала между пакетами по законам распределения с помощью разработанного клиент-серверного приложения

Таблица 2. Средние моментные характеристики интервала между пакетами по законам распределения с помощью программы Netem

Исходя из расчета средних моментных характеристик интервала между пакетами по законам распределения с помощью разработанного клиент-серверного приложения и программы Netem можно сделать вывод, что разработанное приложение более точнее генерирует пакеты с задержками по законам распределения. Разница точности ~14% в пользу разработанного клиент-серверного приложения.

Коэффициент вариации показывает отличие трафика от пуассоновского потока и совместно с асимметрией позволяет судить о степени весомости хвостов распределений интервалов между пакетами

Второй начальный момент показывает дисперсию случайной величины, то есть меру разброса значений вокруг среднего значения. Чем больше значение второго начального момента, тем больше разброс значений и тем менее предсказуемым является процесс генерации пакетов. Наиболее меньший разброс наблюдается в равномерном распределении.

Третий начальный момент случайной величины показывает среднее значение ее куба. Если 3 начальный момент не равен нулю, то это говорит о том, что вероятности для значений, находящихся на разных расстояниях от среднего значения, не симметричны. Для равномерного распределения третий начальный момент самый низкий.

Асимметрия случайной величины показывает, насколько ее распределение отличается от симметричного. Если асимметрия равна нулю, то распределение симметрично. Если асимметрия больше нуля, то распределение скошено вправо (больше значений находится справа от среднего значения) и распределение имеет более тяжелый правый хвост. Для равномерного распределения асимметрия практически равна 0, для распределения Эрланга и Экспоненциального больше 0.

Если коэффициент вариации больше нуля, то это говорит о том, что разброс значений случайной величины относительно ее среднего значения велик. Таким образом, чем больше значение коэффициента вариации, тем выше уровень изменчивости случайной величины. В равномерном распределении коэффициент вариации самый маленький ^[8,9].

По полученным задержкам были построены гистограммы распределений.

При распределении Эрланга (рис. 4) значение задержки максимально на интервалах 336-430 мс. С увеличением интервалов задержка уменьшается.

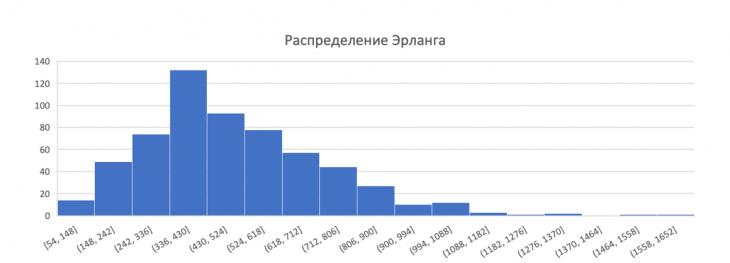

Рис. 4 – Полученная гистограмма распределения Эрланга

При Экспоненциальном распределении (рис. 5) задержки максимальные на коротких интервалах времени.

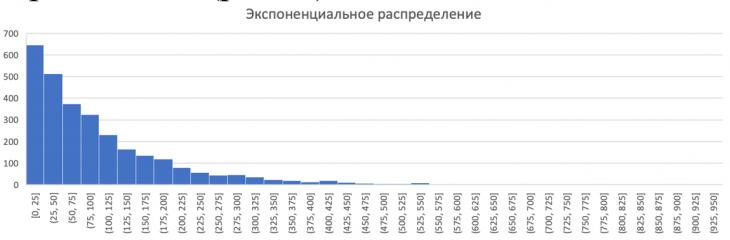

Рис. 5 – Полученная гистограмма Экспоненциального распределения

При Равномерном распределении (рис. 6) задержки для разных интервалов составляют 300 мс. Что значительнее хуже из вышеперечисленных.

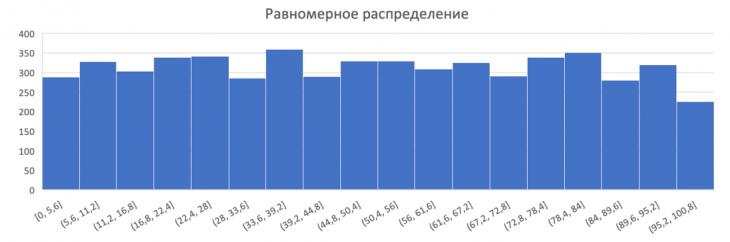

Рис. 6 – Полученная гистограмма Равномерного распределения

Объем, переданный за 2 минуты по каждому закону распределения включал в себя как полезные данные, так и служебные. В зависимости от размера пакета эффективность полезных данных менялась ^[10] (рис. 7). Максимальная эффективность достигалась при больших размерах пакетов.

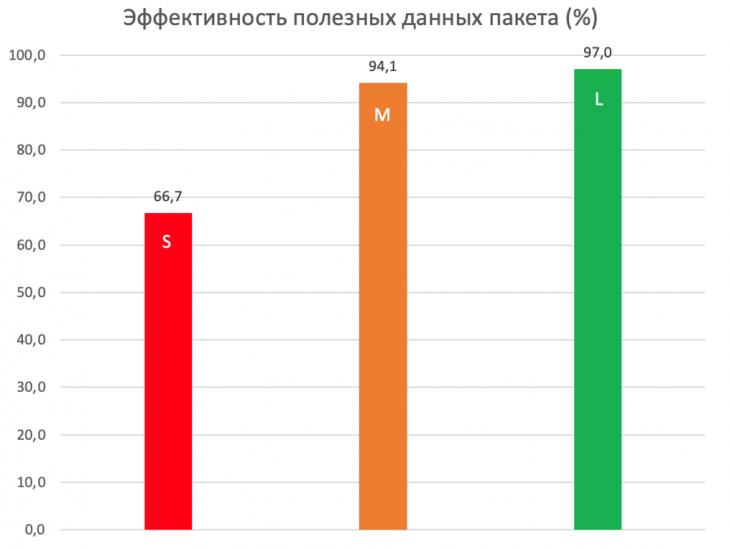

Рис. 7 – Эффективность полезных данных (S – 64 байта, M – 512 байт, L – 1024 байта)

В ходе эксперимента при пересылке данных происходили мелкие потери пакетов, в среднем менее 50 пакетов (<0.01%).

В процессе генерации пакетов от клиента, входящий трафик на сервере нагружал канал. В зависимости от размера пакета и закона распределения, нагрузка имела разные значения (рис. 8). При распределении Эрланга загруженность канала оказалась самой большой, что говорит о большей эффективности данной модели.

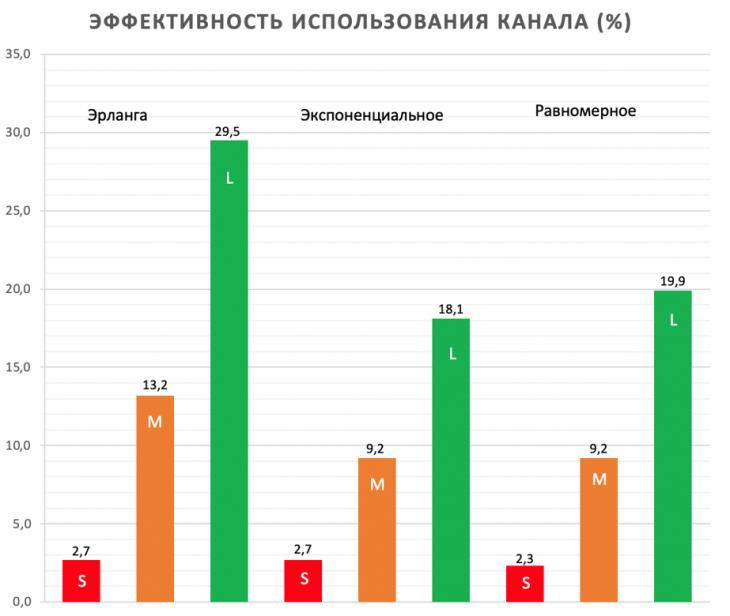

Рис. 8 – Загруженность канала по законам распределения (S – 64 байта, M – 512 байт, L – 1024 байта)

Считается, что для загруженных систем Ethernet и Fast Ethernet хорошим значением показателя использования сети является 30%. Это значение соответствует отсутствию длительных простоев в работе сети и обеспечивает достаточный запас в случае пикового повышения нагрузки ^[11]. Самым эффективным по загруженности канала законом стал трафик, генерируемый по распределению Эрланга, с размером пакета полезных данных 1024 байта (29,5%).

Этот же результат подтверждает среднее время генерации пакета. В зависимости от размера пакета и закона распределения, время имело разные значения (рис. 9) ^[12]. Модель с распределением Эрланга показала наименьшее среднее время генерации пакетов.

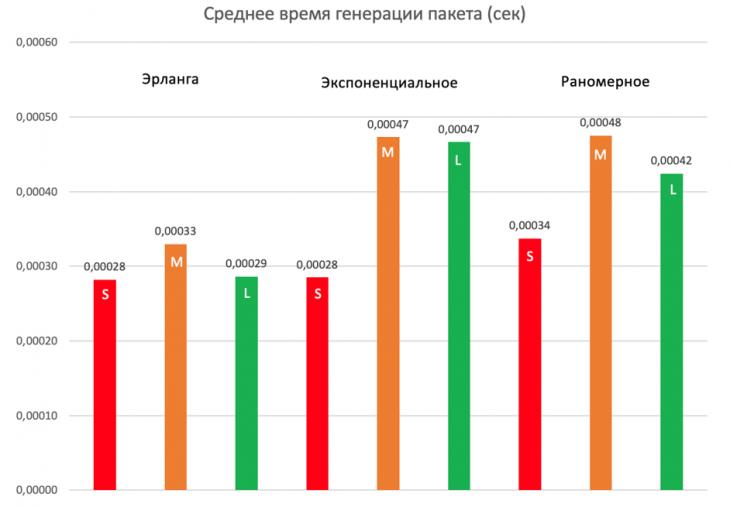

Рис. 9 – Среднее время генерации пакетов по законам распределения (S – 64 байта, M – 512 байт, L – 1024 байта)

Вывод

Генерация пакетов с задержками по стохастическим законам распределения (равномерное, экспоненциальное, Эрланга) имеет большое значение при моделировании и анализе работы сетевых систем. Также генерация пакетов с задержками по вышеупомянутым законам распределения позволяет проводить тестирование и отладку сетевых приложений и устройств в условиях, близких к реальным. Это позволяет выявлять возможные проблемы и улучшать работу сетевых систем. В результате эксперимента был предложен алгоритм, позволяющий восстанавливать моментные характеристики случайной величины интервала между пакетами для дальнейшего использования моделей массового обслуживания. Также, выполнен анализ влияния законов распределения на производительность экспериментального образца сети и получены оценки эффективности использования канала и среднего времени генерации пакетов в сегментах сети, а также гистограммы задержек по законам распределения. Наибольшая эффективность полезных данных наблюдается при размере пакета 1056 байт (1024 байт полезных данных). Наибольшая производительность канала наблюдается при использовании распределения Эрланга, с размером полезных данных 512 байт и 1024 байт. Также, данный факт подтверждает среднее время генерации одного пакета, которое показывает при распределении Эрланга наибольшую производительность
