Морфология выставочных пространств для проектирования Музея воды

Колодин Константин Иванович ORCID: 0000-0001-7197-9824 кандидат архитектуры доцент, кафедра дизайна архитектурной среды, Санкт-Петербургский Архитектурно-Строительный Университет 190005, Россия, город Санкт-Петербург, г. Санкт-Петербург, ул. 2-Ая красноармейская, 4 Kolodin Konstantin PhD in Architecture Associate Professor, Department of Architectural Environment and Landscape Design, St. Petersburg University of Architecture and Civil Engineering 190005, Russia, Saint Petersburg, Saint Petersburg, 2nd Krasnoarmeyskaya str., 4 kolodinstudio@bk.ru Скурлатова Екатерина Анатольевна бакалавр, кафедра Архитектурного проектирования, Санкт-Петербургский государственный архитектурно-строительный университет (СПбГАСУ) 190005, Россия, город Санкт-Петербург, г. Санкт-Петербург, ул. 2-Я красноармейская, 4 Skurlatova Ekaterina Postgraduate, Department of Architectural Design, St. Petersburg State University of Architecture and Civil Engineering (SPbGASU) 190005, Russia, Saint Petersburg, Saint Petersburg, 2nd Krasnoarmeyskaya str., 4 skurlatova.katarina@mail.ru

Черепанов Петр Дмитриевич магистр, кафедра Архитектурного проектирования, Санкт-Петербургский государственный архитектурно-строительный университет (СПбГАСУ) 190005, Россия, Санкт-Петербург, г. Санкт-Петербург, ул. 2-Я красноармейская, 4 Cherepanov Petr Postgraduate, Department of Architectural Design, St. Petersburg State University of Architecture and Civil Engineering (SPbGASU) 190005, Russia, Saint Petersburg, Saint Petersburg, 2nd Krasnoarmeyskaya str., 4 chepert98@gmail.com

Актуальность исследования

Не вызывает сомнения тот факт, что проектирование и строительство новых музейных комплексов является мощнейшим фактором поддержания интереса к Санкт-Петербургу как со стороны туристов, так и со стороны жителей города, что в дальнейшем приведет к развитию всей инфраструктуры, окружающей выставочные многофункциональные комплексы ^[1]. Актуальность проектирования данных объектов должна исходить из контекста территории, средового подхода и транспортной структуры. Однако традиционным препятствием к созданию новых музейных комплексов является приоритетность строительства коммерческих зданий и жилых домов. Данное препятствие может быть преодолено за счет уникальности и новаторства музейно-выставочного комплекса, который в перспективе с большой вероятностью станет одним из брендов города ^[2]. В качестве уникального и новаторского объекта может быть предложен «Музей воды», концептуализирующий образ Санкт-Петербурга как морского и речного города.

При таком подходе особое внимание должно быть обращено на саму воду как на физическую и химическую субстанцию, которая становится одним из интерьерных и экстерьерных компонентов музейно-выставочного пространства. Использование воды и ее агрегатных состояний при создании архитектурного проекта обеспечит средовую многофункциональность и структурирует работу всего комплекса с точки зрения его туристической привлекательности.

Методология исследования: На основе краткого аналитического обзора уже существующих музеев подобного типа рассмотреть воду как физическую и химическую субстанцию, чьи свойства должны стать одной из составляющих архитектурного проекта.

Научная новизна представленного исследования заключается в составлении уникальной типологической схемы при создании принципиально нового подхода к проектированию многофункционального комплекса на основе морфологии состояний воды. По итогам основных разделов исследования были сформулированы выводы, касающиеся потенциала использования воды в объёмно-пространственных структурах, а также даны рекомендации для проектирования многофункциональных комплексов нового типа.

Цель исследования: Проанализировать возможности использования воды в архитектуре, а также при создании уникальных выставочных пространств, и на основе анализа выбранного объекта исследования («Музей воды» в структуре квартала ЛенЭкспо в Санкт-Петербурге) указать на потенциальную привлекательность данного комплекса для дальнейшего развития туристической инфраструктуры.

В рамках данного исследования будет определено наиболее актуальное формирование объекта и его расположение в структуре Санкт-Петербурга. Также будут выявлены типологические составляющие проекта. И наконец, будут предложены рекомендации по объёмно-пространственным и планировочным решениям с учетом применения фактуры воды.

Объектом исследования является квалификационный проект «Музей воды в структуре квартала ЛенЭкспо» (Санкт-Петербург). В основу исследования был положен подробный структурный анализ данного проекта с точки зрения морфологии выставочных пространств и влияния водной составляющей на архитектуру многофункционального комплекса.

Предметом исследования являются архитектурно-планировочные решения трех выставочных пространств на базе водных морфотипов комплекса «Музей воды» в квартале ЛенЭкспо в Санкт-Петербурге.

Примеры музеев воды

На всех этапах развития архитектурных объектов, предусматривающих использование воды, отношение к данной субстанции носило исключительно бытовой и утилитарный характер. Со временем мифологическая составляющая отношения к воде приобрела как культурную, так и идеологическую ценность, прирастая новыми смыслами, мифами и легендами. Вода из повседневного природного ресурса постепенно трансформировалась в важный архитектурный компонент ^[3]. В современной архитектуре стали появляться новые типологии музейных объектов, связанных с прямым использованием воды в качестве компонента выставочного содержания ^[4].

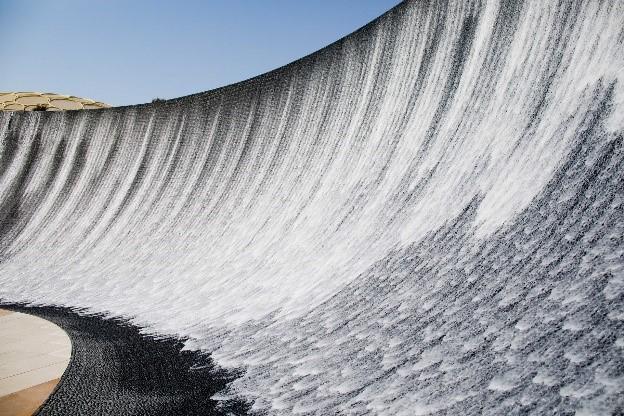

К примеру, большое внимание публики не так давно привлек проект с нетипичной структурой формирования наружного пространства. Это был новый водный объект (рис.1), разработанный компанией «WET», базирующейся в Лос-Анджелесе, штат Калифорния. Компания занимается интегрированием новаторских идей в архитектуру, а также дизайном производственных комплексов и инженерных систем. Проект получил название «Water Feature» («Свойство воды») и был реализован на всемирной выставке в Дубае «ЭКСПО-2020». Чуть ранее в 2009 г. этой же фирмой был создан еще один проект в Дубае –«Фонтан Дубай» ^[5].

Рис. 1. Водопад «Water Feature» на всемирной выставке в Дубае «ЭКСПО-2020».

Компании удалось создать привлекательный и уникальный с технологической точки зрения архитектурный объект, в основу которого была положена иная типология формирования среды. Новизна типологии заключается в нестандартном способе привлечения посетителей через использование новых технических приёмов, разработанных компанией «WET» для демонстрации общего прогресса и устойчивого развития архитектуры как главной концепции всемирной выставки «ЭКСПО-2020».

Данный пример наглядно доказывает, что инвесторы проекта понимали всю важность создания объекта такого рода как одного из брендов выставки «ЭКСПО-2020». В основе его концепции - влияние воды на архитектуру в качестве одной из ее составляющих. Новаторский подход и уникальные технологии позволили создать успешный и запоминающийся объект, ставший одним из центров притяжения посетителей на международной выставке в Дубае.

Еще одним примером нестандартного ознакомления с водой в музейном пространстве являются подводные музеи: «Atlantico Lanzarote» на Канарских островах и мексиканский подводный музей «Musa» в Карибском море ^[6]. Основная экспозиция последнего расположена под водой и представляет собой галерею из крупномасштабных человеческих фигур. Скульптуры под водой имеют свою композицию, они несут определенную мысль и идею. Художникам и организаторам выставки, привлекающей туристов со всего мира, удалось создать уникальный в своем роде объект, успешно сочетающий визуализацию гуманитарных образов с физической фактурой воды.

Примером аналогичного объекта в России является демонстрационный аквариум с приточной байкальской водой в здании Байкальского музея в поселке Листвянка ( построен в 2004 г. на берегу озера Байкал). В основе концепции музейного пространства лежит идея временной вовлеченности посетителей в байкальскую экосистему. Успешный проект явился главным фактором роста туристического потока в регион, а также коммерческого развития окружающей территории. Помимо этого, Байкальский музей вызвал повышенный интерес населения и специалистов к актуальным экологическим проблемам региона.

Примером музейного пространства, использующего образ воды, в Санкт-Петербурге является музей «Вселенная воды» ^[7]. Кураторы экспозиции пытаются инкорпорировать образность данного объекта в узнаваемый бренд при реализации маркетинговых и экономических проектов, осуществляемых музеем. Однако архитектура данного строения далека от городского символа, работающего как популярный логотип (рис.2).

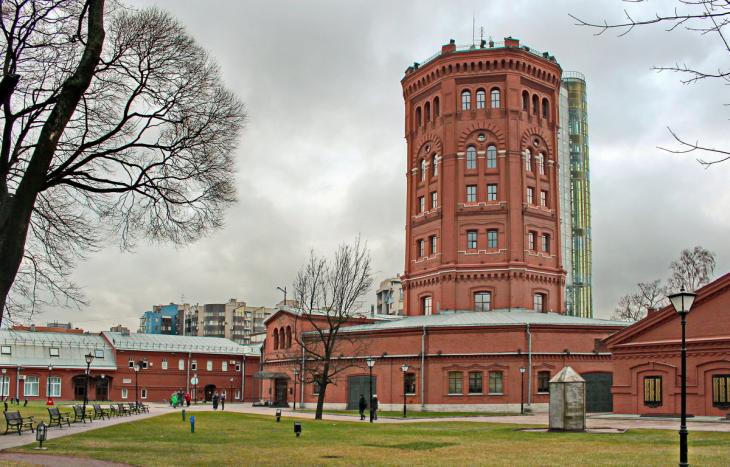

Рис. 2. Музей «Вселенная воды» в г. Санкт-Петербург.

Обзор и исследование объемно-пространственной модели «Музей воды»

Предметом исследования статьи является сравнительный анализ приведенных выше примеров с собственным разработанным проектом «Музей воды в структуре квартала «ЛенЭкспо».

Проект разработан для территории квартала в южной части Васильевского острова Санкт-Петербурга. Участок площадью в 13,65 га имеет протяженную набережную вдоль Галерного Ковша – части акватории Финского Залива. На территории квартала находятся связанные с морской тематикой значимые объекты - Морской Вокзал, музей Подводная Лодка Д2-Народоволец, памятник морякам торпедных катеров (рис.3). Таким образом, уже существующая морская водная инфраструктура делает выбор данного квартала в качестве места расположения объекта целесообразным и актуальным ^[8].

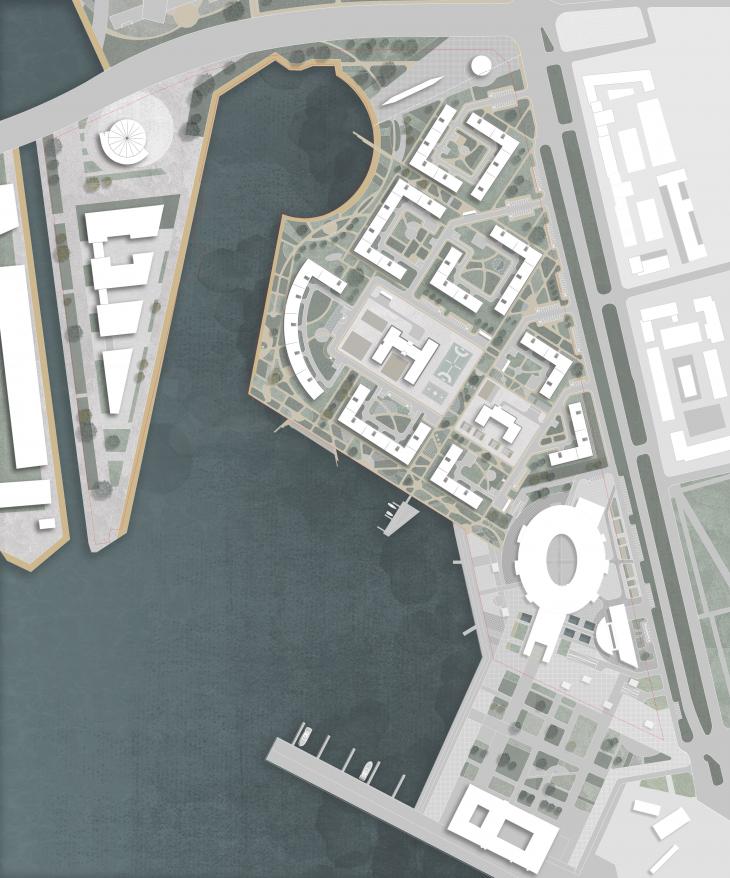

Рис. 3. Проект Музея воды. Генеральный план проектируемого участка. Территория «ЛенЭкспо» (автор Скурлатова Е.А. под руководством Колодина К.И.).

Проектирование музейного квартала осуществляется по композиционным осям, по направлению от набережной к Наличной улице. Такое смещение создает оригинальную структуру жилых групп – важной составляющей территории. Фронт домов угловыми секциями придает композиции четкий ритм. Для контраста вдоль набережной представлены дома с изогнутыми формами. Заданной стилистике также отвечают общественные пространства и зоны (зона школы и ДДУ). Ортогональная сетка функциональных зон с контрастным сочетанием объектов завершается многофункциональным комплексом сложной структуры и формы в южной части квартала около водного пространства на площади Морской Славы.

Музей воды создает внутри квартала свою камерную структуру. Присутствует связь с набережной, разработана окружающая среда ^[9]. Обеспечена транспортная доступность и транзит к Наличной улице, а также предусмотрены парковочные зоны для персонала и посетителей. Музейный объект обеспечивает композиционную связь с Морским Вокзалом. Объекты комплекса расположены целесообразно с точки зрения создания функциональной среды ^[9].

Формообразование в средовом пятне музейного комплекса является символичным. Основной и сопутствующие корпуса своими геометрическими очертаниями подводят к символу формулы воды – «H2О». Главный объект - корпус Музея воды - своей эллипсовидной формой напоминает букву «О», в то время как корпуса научного центра по изучению воды ассоциируются с римской цифрой «II». И наконец, окружение, обрамляющее главную входную группу в музей, спроектировано наподобие буквы «Н» (рис. 4). Таким образом, совокупная символичность проекта дает четкое понимание главной идеи всего музейного комплекса.

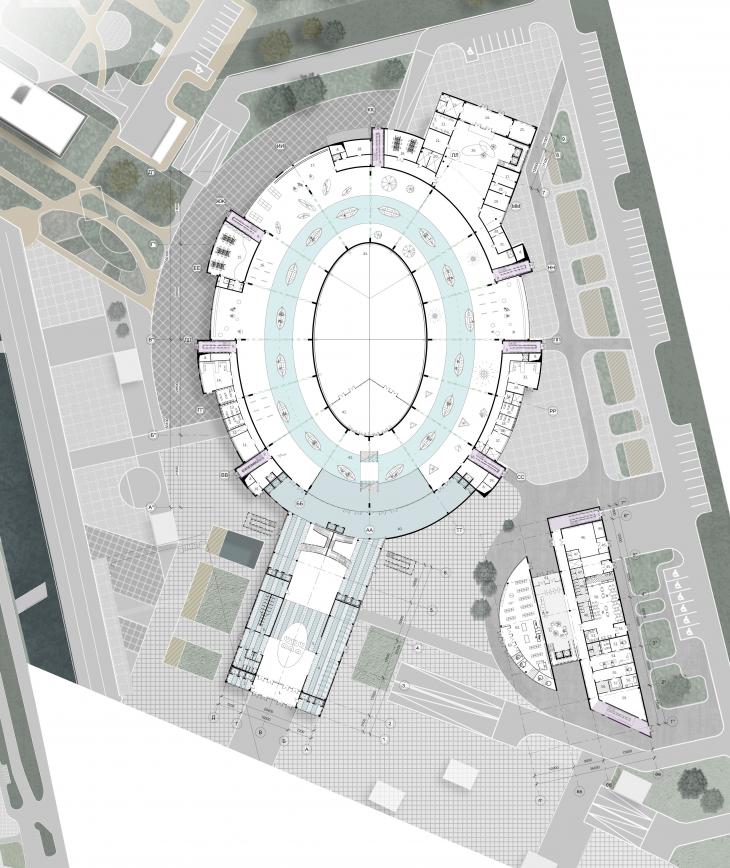

Рис. 4. Проект Музея воды. План 1-ого этажа на отм. +0.000 (автор Скурлатова Е.А. под руководством Колодина К.И.).

В основе концепции данного проекта лежит идея создания уникального зрелищного объекта со сложной структурой, а именно: идея многофункционального комплекса с музейной функцией в качестве преобладающей. Помимо музейной зоны в комплексе предусмотрены научно-исследовательские и торгово-развлекательные функциональные подгруппы.

Внутренняя экспозиция музейной части многофункционального комплекса широко демонстрирует воду, интерпретируя ее фактуру с точки зрения истории, культуры и экологии. Внешний вид здания многофункционального комплекса исполнен в стиле современного символизма ^[10].

Фасад внутреннего двора объекта выполнен в виде единого водопада (рис. 5). Такой фасад может предложить посетителям различные шоу в рамках музейной программы (рис.6). Дождевая вода собирается, очищается и повторно используется с помощью специального оборудования. Дополнительные резервуары с водой и приводные механизмы расположены на техническом этаже с особенной типологической картой проектирования.

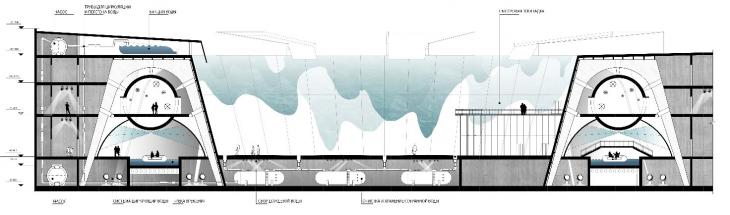

Рис. 5. Проект Музея воды. Фрагмент продольного разреза (автор Скурлатова Е.А. под руководством Колодина К.И.).

Также в рамках проекта был проработан средовой подход к дизайну комплекса и его окружения ^[11]. Внешний вид уличной мебели, малые архитектурные формы, скульптуры и арт-объекты ассоциируются с водой. Детали главного фасада здания также символичны. В качестве примера можно указать на стилизованные стекающие капли, копья льда, снежные покровы и паровые облака.

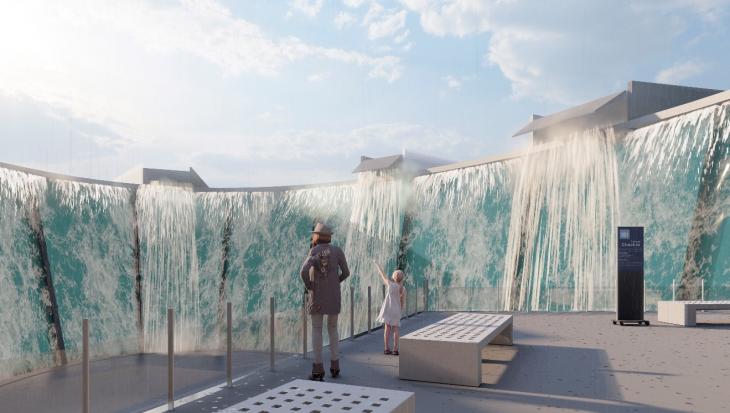

Рис. 6. Проект Музея воды. Внутренний фасад (автор Скурлатова Е.А. под руководством Колодина К.И.).

Главным решением является создание концептуально нового музейно-выставочного пространства. Агрегатные состояния (рис. 7), фракции, химические и физические свойства воды могут оказать прямое влияние на функциональное зонирование музейного комплекса.

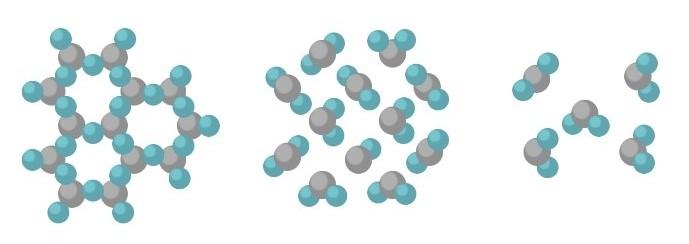

Рис. 7. Схематичное химическое изображение агрегатных состояний воды. Лед, жидкая вода, водяной пар (справа - налево).

При проектировании был выявлен оптимальный метод вертикального зонирования на нескольких уровнях музейного пространства:

· 1 уровень – Жидкое состояние - вода. Был применен новый способ перемещения по музею и просмотра экспозиции по кругу. Посетителям предоставляются плавательные лодки, на которых можно курсировать по искусственно созданному каналу – “ Реке Времени”. Выставочное пространство позволяет ознакомится с объектами культурной и научной работы, связанной с водой. Предоставляется возможность рассмотреть экспозицию в толще воды, отражении воды, в каплях различных размеров и фракций. Архитектурно-планировочное решение такой экспозиции было исполнено как внутренний речной канал со связанной системой фонтанов, водопадов, искусственных гейзеров и водных поверхностей. Они синхронизированы по времени и виду представления для посетителей музея. Внешний вид и форма интерьерных пространств музея определяется эмоциональными и ментальными ассоциациями человека, связанными с водой. С точки зрения технической реализации проекта были разработаны дополнительные инженерные решения, обеспечивающие конструктивную прочность и длительность эксплуатации при одновременной гидроизоляции всех элементов конструкций и коммуникаций с соблюдением всех норм тепловых и влажностных характеристик (рис. 8).

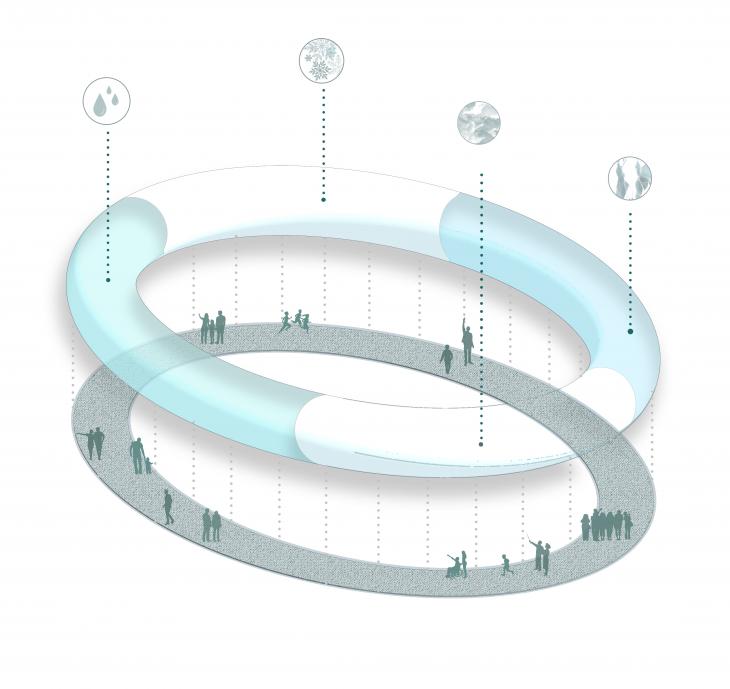

Рис. 8. Схема показа функциональных зон в экспонируемом пространстве «Река Времени» (автор Скурлатова Е.А. под руководством Колодина К.И.).

· 2 уровень. Твердое состояние - Лед. Концептуальный принцип части выставочного пространства, посвященной льду и снегу под названием «Труба». Сформирован по схожей типологии. Посетители попадают в заснеженную климатическую зону, где им предоставляется возможность осмотреть ледяные экспонаты. Экспозиция позволяет использовать снег и лед как в научных, так и в развлекательных целях. Архитектурные и конструктивные решения были подсказаны с художественными ассоциациями с кристаллической структурой, цветовой гаммой и текстурой льда и снега (рис. 9).

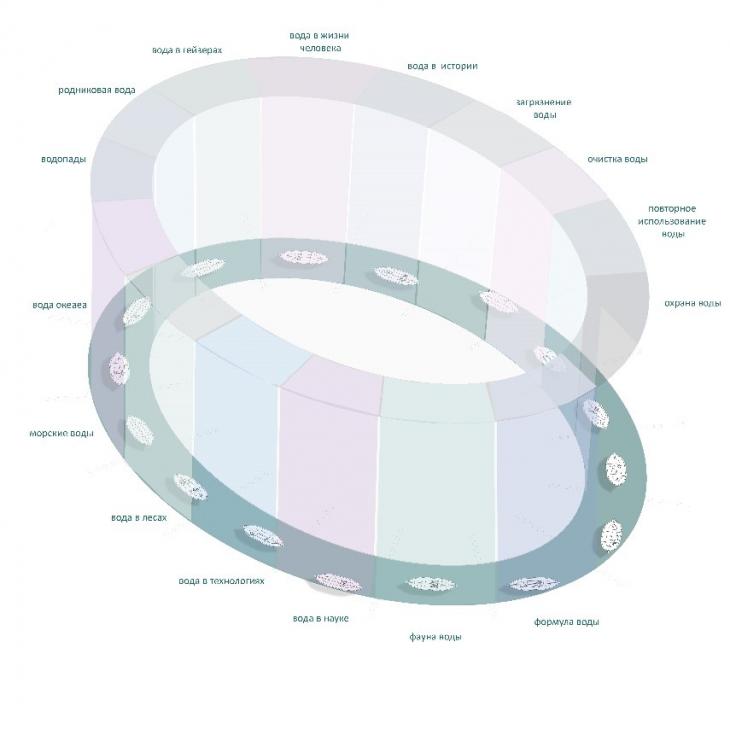

Рис. 9. Схема показа функциональных зон в экспонируемом пространстве «Труба» (автор Скурлатова Е.А. под руководством Колодина К.И.).

· 3 уровень. Газообразная вода- Пар. Физические и визуальные свойства пара позволили создать уникальную типологию демонстрации экспозиции в выставочном пространстве «Труба». Методы и принципы визуализации архитектурных и конструктивных решений, применяемых в данной зоне, напоминают методы и принципы визуализации в уже упомянутых зонах воды и льда. Переход в тропическую климатическую зону с распланированным влажностным объемом пара, просмотр экспонатов через паровую завесу с использованием уникальных световых инсталляций и ориентиров.

Ниже приводится Таблица № 1 с типологической выкладкой морфологии выставочных пространств, выявленной в процессе разработки для оптимального использования и безостановочного функционирования музейной зоны многофункционального комплекса:

Таблица № 1. Типологическая морфология выставочных пространств музея воды

В процессе разработки составляющих данного проекта было предложено два основных объёмных морфотипа: круглое открытое пространство для композиционного формирования внутреннего двора и закольцованная труба как форма экспозиции текущей воды, льда и пара. Дифференциация по вертикали позволила получить два рабочих уровня.

Общее функциональное разделения музейной части комплекса на экспозиционные зоны для различных агрегатных состояний воды также было решено с учетом физической фактуры упоминаемых агрегатных состояний. С учетом веса, плотности, а также неодинаковой способности воды к заполнению пространства в разных состояниях было применено как вертикальное, так и горизонтальное зонирование комплекса (рис. 10). Техническое обеспечение всех перечисленных выше типологий представлено в виде дополнительного общего технического этажа с уникальным набором обслуживающих помещений. Инженерные решения объединяют все методы достижения визуально-демонстративных эффектов экспозиции агрегатных состояний воды с помощью дренажных систем, комплексных насосных станций и холодильных генераторов.

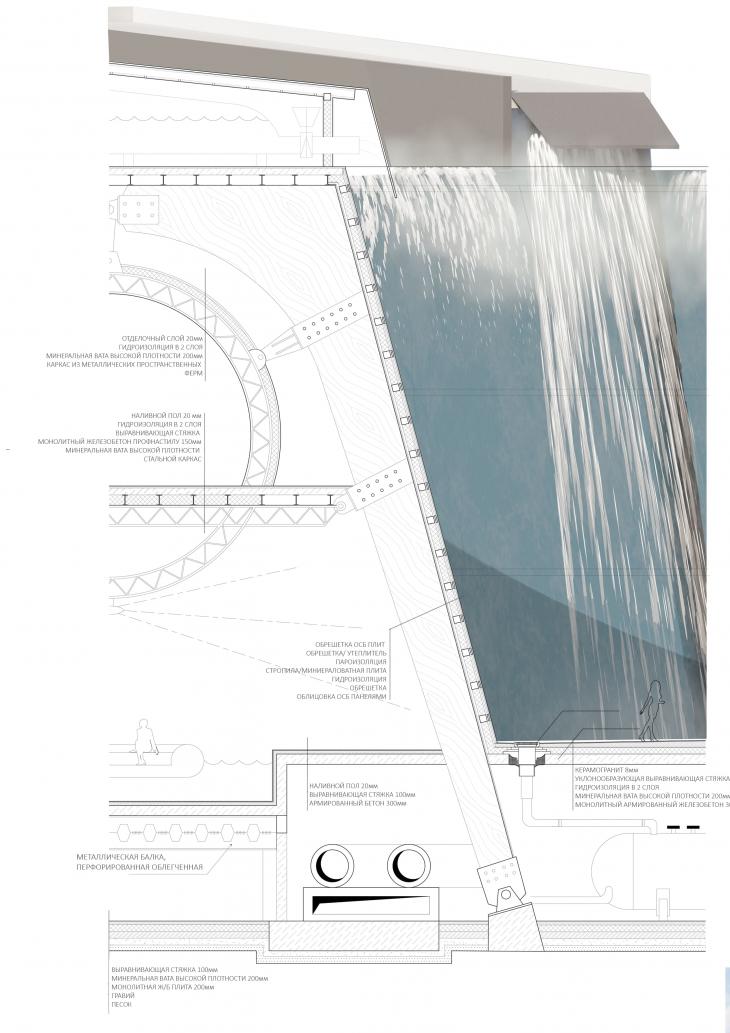

Рис. 10. Проект Музея воды. Разрез по стене (автор Скурлатова Е.А. под руководством Колодина К.И.).

Важными аспектами популяризации воды как главного компонента многофункционального комплекса являются маркетинговая, культурная и научная деятельности: 1) разработка и дальнейшая популяризация новых экологических методов по производству и сохранению воды; 2) благотворительные мероприятия, семинары и акции по финансированию программ сохранения и рационального использования воды; 3) продажа сувенирной продукции, связанной с водной тематикой, и иная коммерческая деятельность ^[12]; 4) возможность предоставления помещений комплекса в аренду под временные выставки и другие мероприятия.

Апелляции к оппонентам

Предварительный анализопубликованных ранее исследований и обзор имеющейся литературы, посвященной рассматриваемой теме, позволяет утверждать, что данный проект не имеет прямых аналогов в Российской Федерации. К сожалению, Музей «Вселенная воды» Санкт-Петербурга не способен конкурировать с современными технологичными решениями, появившимися в мировой архитектуре за последние десятилетия. Помимо того, что данный музей расположен в здании бывшей водонапорной башни 19-ого века и в силу этого не может инкорпорировать архитектурные морфотипы воды, сама организация экспозиции следует устаревшим музейным стандартам. Это не позволяет данному музею функционировать как центру туристического притяжения. К тому же, Санкт-Петербург на данный момент не обладает ни одним выставочным пространством, которое способствовало бы продвижению и развитию образа города как морского и речного центра.

Также при разработке данного проекта была подробно изучена статья Мухитова Р.К., Миннегуловой З.Н. «Музей реки - как новая форма сохранения этнического историко-культурного наследия народов», материалы исследования в которой очень близки к заявленной нами теме. Не подлежит сомнению тот факт, что выводы, к которым приходят авторы этой работы, актуальны для музейно-выставочной инфраструктуры современной России. Нельзя не согласиться с тем, что в нашей стране на текущий момент наблюдается дефицит постоянных экспозиций, спроектированных с учетом водной морфологии. Однако авторам анализируемой статьи, на наш взгляд, не хватило масштабности и новаторства в решении поднятых ими же вопросов, что выражается в отсутствии подкрепления авторских тезисов существенными проектными предложениями.

К тому же, обзор имеющихся исследований на тему синтеза архитектуры и агрегатных состояний воды позволил убедиться в том, что большинство авторов в первую очередь подчеркивают символическую и историческую ценность воды как составляющую архитектурных проектов. Например, это может быть выражено в символизме внешней формы ( капля, лодка, парус). Не отказываясь от данного направления, ставшего уже традиционным, предлагаемый проект несет в себе потенциал будущего развития архитектурного направления, исходящего из использования различных агрегатных состояний воды. На сегодняшний день во всем мире явно присутствует запрос на подобную архитектуру, о чем свидетельствуют ежегодные конференции, научные исследования и разработки. Данный проект помимо тщательно проработанной визуализации предлагает доступную не только исследователям концепцию, которая может претендовать на роль центра туристического притяжения.

Выводы данного исследования

По основным разделам исследования и проведенному аналитическому обзору могут быть сформулированы следующие выводы:

1. Строительство музейного многофункционального комплекса в Санкт-Петербурге с привлечением уже существующих международных архитектурных наработок позволит значительно увеличить туристический поток. Уникальный и новаторский объект в перспективе сможет трансформироваться в один из узнаваемых брендов города.

2. Данное исследование подтверждает целесообразность именно такого местоположения комплекса: в крупном туристическом центре, связанном с морской тематикой, а также обладающим прямым выходом к воде.

3. В исследовании подчеркивается необходимость создания новой методики формирования архитектурного пространства на основе знаний человечества о воде, пропаганде ее сохранения и использования.

4. Данное исследование выявило новые функциональные архитектурные составляющие, базирующиеся на трех состояниях воды – жидком, твердом и газообразном. Агрегатные состояния воды, их внешний вид и физические свойства дают возможность по-новому дифференцировать музейно-выставочное пространство. Также была доказана и обоснована способность воды выступать в роли зрелищного объекта как такового с учетом фактурных особенностей ее агрегатных свойств.

5. Проведенное исследование продемонстрировало перспективы дальнейшего развития и проектирования архитектурных пространств подобного рода в России с учетом мировых новаторских разработок.
