Структурный системный анализ информационных потоков при эргономическом проектировании воздушных судов

Димитриев Юрий Владимирович

научный сотрудник, аспирант, Научно-исследовательский испытательный институт (военной медицины) Военно-медицинской академии им. С.М.Кирова

194044, Россия, г. Санкт-Петербург, ул. Лебедева, 6

Dimitriev Yurii Vladimirovich

researcher, graduate student, Research and Testing Institute (of Military Medicine) of the Kirov Military Medical Academy

194044, Rossiya, g. Sankt-Peterburg, ul. Lebedeva, 6

gniiivm-d@yandex.ru
Другие публикации этого автора



Лагойко Олег Сергеевич

начальник отделения, войсковая часть 15650

416507, Россия, Астраханская область, г. Ахтубинск, в/ч 15650

Lagoiko Oleg Sergeevich

head of the department, the military unit 15650

416507, Rossiya, Astrakhanskaya oblast', g. Akhtubinsk, -, v/ch 15650

bazalo@mail.ru
Другие публикации этого автора




DOI:

10.7256/2306-4196.2015.1.13996

Дата направления статьи в редакцию:

13-12-2014


Дата публикации:

20-01-2015


Аннотация: Предметом исследования является информационное обеспечение проектирования воздушных судов. Объектом исследования являются информационные потоки при эргономическом проектировании воздушных судов. Цель исследования - оптимизация сбора и обработки информации при эргономическом проектировании воздушных судов. Для достижения цели авторы обобщают и, применяя методы структурного системного анализа, систематизируют накопленный опыт информационно-логического моделирования процессов сбора и обработки информации при проведении полунатурных эргономических исследований воздушных судов с широким использованием достижений информационно-телекоммуникационных технологий. Методология исследования - структурный системный анализ предметной области в части информационно-логического моделирования процессов сбора и обработки информации при эргономическом проектировании воздушных судов. Основным результатом исследования является разработанная информационно-логическая модель, описывающая структуру процессов сбора и обработки информации при проведении эргономических исследований на полунатурных моделирующих комплексах. Результаты обеспечивают формирование целостных взглядов на процессы передачи, обработки и хранения данных при эргономическом проектировании воздушных судов, автоматизацию процессов подготовки и проведения экспериментов, позволяя сделать комплексирование специального программного обеспечения оптимальным по времени и трудозатратам.


Ключевые слова:

авиационная кибернетика, эргономическое проектирование, авиационная эргономика, структурный системный анализ, информационно-логическое моделирование, информационные потоки, полунатурное моделирование, проектирование воздушных судов, информационное обеспечение, программные системы

УДК:

621.396.967

Abstract: The study is devoted to a topic of information support design for aircraft. The object of the research is information flows in ergonomic design of aircraft. The purpose of the study is optimization of data collection and processing at ergonomic design of aircraft. To achieve this purpose the authors use the methods of structural system analysis to generalize and to systematize accumulated experience in information and logical modeling of the data collection and processing during seminatural ergonomic researches of the aircraft with extensive use of advances in information and telecommunication technologies. Research methodology: structured systems analysis in the domain of information and logical modeling of the processes of data collecting and processing in the ergonomic design of the aircraft. The main result of the study is in developing an information-logical model describing the structure of the data collection and processing during the ergonomic research on seminatural simulation complexes. The results provide forming a holistic view of the transmission  formation processes, processing and storage of data during ergonomic design of aircraft, automation of processes of preparation and experimentation, allowing making a special software for optimal time of aggregation.


Keywords:

aviation cybernetics, ergonomic design, aircraft ergonomics, structured systems analysis, information and logical modeling, information flows, seminatural simulation, aircraft design, information support, software systems

Введение

Прогнозные исследования позволяют сделать вывод, что основой создания новых воздушных судов (ВС) станут научно-технические достижения, обеспечивающие разработку новых высокоэффективных информационных систем, беспилотных и пилотируемых летательных аппаратов, а также расширение потенциальных возможностей с повышением энерговооруженности [1-6]. Эти обстоятельства выдвигают в качестве важнейшего приоритета роль «человеческого фактора», поскольку цена ошибки оператора, включенного в контур управления ВС «экипаж - ВС - среда» оказывается слишком большой [7-13].

Проектируемые ВС принципиально отличаются от современных, в том числе, с точки зрения взаимодействия экипажа с техническими средствами, что обусловлено:

1. Появлением многофункциональных широкоугольных индикаторов цветной графической прицельно-пилотажной и тактической информации, совмещенной с изображением внешней обстановки, поступающей в реальном масштабе времени от оптиколокационных (ОЛ), радиолокационных (РЛ), телевизионных (ТВ) и тепловизионных (ТПВ) обзорно-прицельных систем.

2. Появление многофункциональных пультов управления (МФПУ), построенных по иерархическому принципу выбора режимов функционирования комплекса, что существенно усложнило деятельность экипажа, особенно в экстремальных условиях.

3. Широкий спектр изображений, поступающих экипажу от ОЛ, РЛ, ТВ, ТПВ и др. для обнаружения и распознавания воздушных и наземных целей.

Все это позволяет утверждать, что эффективность и надежность ВС существенно определяется психофизиологическими возможностями экипажа по обработке внешних и внутренних информационных потоков для принятия решений в реальном масштабе времени направленных на эффективное и безопасное применение ВС по предназначению.

Методы эргономического проектирования воздушных судов

Методы эргономического проектирования ВС в общем случае включают [1, 7, 12, 14, 16, 18]:

- аналитические методы;

- методы математического моделирования;

- экспертные методы;

- методы полунатурного моделирования;

- экспериментальные методы.

Аналитические методы включают методы профессиографии и все расчетные методы, в которых применяют математические формулы, получаемые в результате логического анализа и экспериментально-теоретического обобщения зависимостей качества и напряженности деятельности человека-оператора ВС от эргономических факторов.

Методы математического моделирования базируются на воспроизведении формализованных, как правило, статистических закономерностей, описывающих влияние эргономических факторов на процесс операторской деятельности. На предварительных этапах исследования систем могут использоваться математические модели действий человека-оператора.

Экспертные методы используются для обоснования эргономических требований, задаваемых на качественном уровне, когда получение количественных значений задаваемых требований с использованием других методов существенно затруднено или не представляется возможным.

Методы полунатурного моделирования основаны на использовании натурных или математических имитационных моделей технических систем и, непременно, предполагают участие человека-оператора.

Экспериментальные методы являются базовыми. Они основаны на физическом моделировании (эксперименте) динамики деятельности с обязательным участием человека в качестве объекта исследования.

Вышеперечисленные методы применяются как по - отдельности, так и в комплексе. При этом оптимальное сочетание комплексного применения этих методов обеспечивает высокие значения показателей «эффективность - стоимость». Выше указанные методы применяются при решении эргономических задач построения новых, модернизации существующих, а также сопровождения находящихся в эксплуатации систем отображения информации и управления ВС.

Названные эргономические задачи объединяются одним понятием: эргономическое сопровождение систем в течение всех этапов их жизненного цикла.

Особенности информационного обеспечения эргономического проектирования воздушных судов

Научно-технический прогресс в области информационно-телекоммуникационных технологий обусловливает усложнение информационно-управляющих систем воздушных судов, увеличение объема предъявляемой летчику информации, что усложняет и требует повышения качества эргономической экспертизы воздушных судов [7-10].

Проведение эргономической экспертизы сопряжено со сбором и обработкой комплекса показателей, характеризующих разные стороны процесса взаимодействия летчика с воздушным судном: качество пилотирования, структура управляющих движений, резервы внимания, показатели психофизиологического состояния и т.д. При этом возникают проблемы с синхронизацией процессов сбора информации, форматов передачи и обработки данных, увеличиваются объемы потоков данных, обрабатываемых при проведении эргономических исследований [10-12]. В этой связи актуальной является разработка единой системы описания процессов сбора и обработки информации при проведении эргономических исследований на полунатурных моделирующих комплексах.

Основными этапами проектирования автоматизированных систем являются: информационно-логическое, концептуальное, логическое и физическое проектирование. В результате структурного системного анализа предметной области, первым этапом которого является информационно-логическое проектирование, разрабатывается модель функционирования создаваемой системы [13-19]. Модель функционирования дает детальное описание процессов сбора, обработки, передачи и хранения информации, а также обеспечивает разработчикам и пользователям (ответственные исполнители, руководители экспериментов, научные сотрудники) единое понимание предметной области [20 - 23].

Для разработки информационно-логической модели процесса сбора и обработки информации при проведении эргономических исследований на полунатурных моделирующих комплексах необходимо: выбрать методологию (нотацию) для представления информационных потоков, построить иерархическую структуру процессов сбора и обработки информации, построить диаграммы потоков данных при проведении эргономических исследований и составить спецификации процессов сбора и обработки данных.

В качестве основной методологии структурного системного анализа выбрана методология IDEF0, отображающая структуру и функции системы, а также потоки информации и материальных объектов, преобразуемые этими функциями. В IDEF0 система представляется как совокупность взаимодействующих работ или функций, при этом функции системы анализируются независимо от объектов, которыми они оперируют, что позволяет более четко моделировать логику и взаимодействие процессов в системе.

В качестве инструментального средства структурного системного анализа использована система автоматизированного проектирования «BPwin 7.0», обладающая самым широкими возможностями среди систем подобного класса.

Результаты информационно-логического моделирования

Иерархическая структура процессов сбора и обработки информации при проведении эргономических исследований на полунатурных моделирующих комплексах представлена в виде диаграммы дерева узлов (рис. 1).

___1

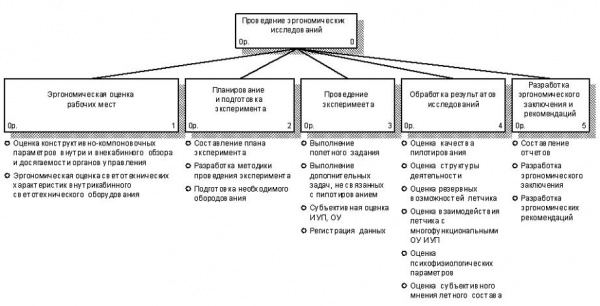

Рисунок 1. Диаграмма дерева узлов

В результате функциональной декомпозиции процесса проведения эргономических исследований на более тривиальные (простые) процессы и построены диаграммы декомпозиции, пример которых представлен на рис. 2.

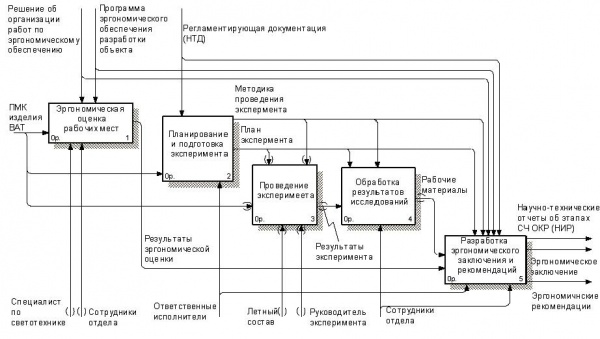

___2 Рисунок 2. Фрагмент диаграммы декомпозиции.

На диаграмме декомпозиции представляют результаты декомпозиции (разбиения) процесса проведения эргономических исследований, отображая основные работы, составляющие в проведение исследований, а также исполнители работ и основные потоки используемых при этом данных.

Для наглядного отображения как и какие потоки данных формируются при сборе, обработке и хранении информации составлены диаграммы потоков данных в нотации DFD (рис. 3). Такие диаграммы описывают функции обработки информации, документы, объекты (сотрудников или подразделения, участвующие в обработке информации), таблицы для хранения документов (хранилища или накопители данных).

При последующей декомпозиции диаграмм потоков данных до более простых можно сделать вывод о необходимости создания базы данных, оценить объемы хранимой информации и составить спецификации накопителей данных (в таких спецификациях указываются атрибуты будущих баз данных).

___3

Рисунок 3. Диаграмма потоков данных.

Следующим этапом исследований было составление спецификаций процессов сбора и обработки данных по следующей общей схеме (представлена спецификация процесса «Выполнение полетного задания»):

ВХОД: Управляющие движения, Моделируемая информация, Команды управления

АЛОРИТМ:

  1. достичь необходимые параметры режима полета
  2. выдерживать параметры полета
  3. ЕСЛИ режим выполнен, ТО доложить руководителю эксперимента и перейти к следующему режиму
  4. ЕСЛИ все режимы выполнены, ТО доложить руководителю эксперимента и произвести посадку самолета
  5. ЕСЛИ при выдерживании параметров полета имеется запас времени, ТО перераспределить внимание для выполнения процесса «Выполнение дополнительных задач, не связанных с пилотированием»
  6. ЕСЛИ введен отказ, ТО определить вид отказа, перевести самолет в горизонтальный полет и доложить руководителю эксперимента
  7. ЕСЛИ введено сложное положение, ТО перевести самолет в горизонтальный полет и доложить руководителю эксперимента.

ВЫХОД: Полетная информация

Выводы

Таким образом, разработанная информационно-логическая модель описывает структуру процессов сбора и обработки информации при проведении эргономических исследований на полунатурных моделирующих комплексах, обеспечивает целостность взглядов на процессы передачи, обработки и хранения данных при проектировании полунатурных моделирующих комплексах, автоматизацию процессов подготовки и проведения экспериментов, позволяя сделать комплексирование программного обеспечения оптимальным по времени и трудозатратам.

Библиография
1. Дворников М.В., Чернуха В.Н., Матюшев Т.В. Медико-технические и эргономические проблемы обеспечения безопасности авиационных полетов // Проблемы безопасности полетов. 2014. № 6. С. 13-19.
2. Ушаков И.Б., Богомолов А.В., Кукушкин Ю.А. Психофизиологические механизмы формирования и развития функциональных состояний // Российский физиологический журнал им. И.М. Сеченова. 2014. Т. 100. № 10. С. 1130-1137.
3. Айвазян С.А., Кузьмин А.С., Богданов Ю.В., Лукаш А.А. Методика эргономической экспертизы алгоритмов прицеливания на основе анализа управляющих движений летчика // Проблемы безопасности полетов. 2013. № 5. С. 42-52.
4. Харитонов В.В., Мережко А.Н., Белоусов Д.Г. Особенности прогнозирования технологических процессов в оборонно-промышленном комплексе // Оборонный комплекс-научно-техническому прогрессу России. 2014. № 1 (121). С. 79-84.
5. Богомолов А.В., Скуратовский Н.И., Драган С.П., Сомов М.В. Методика эргономической экспертизы противошумных наушников // Инженерный вестник. 2013. № 09. С. 8.
6. Харитонов В.В., Бондаренко А.Г. Методические аспекты организации подготовки студентов и летчиков (штурманов)-испытателей в области авиационной эргономики // Проблемы безопасности полетов. 2013. № 9. С. 22-29.
7. Айвазян С.А., Шишов А.А., Радченко С.Н. Приоритетные направления обеспечения психофизиологической безопасности авиационных полётов // Технологии техносферной безопасности. 2013. № 3 (49). С. 21.
8. Есев А.А., Ткачук А.В., Зыкин А.П. Методическое обеспечение исследования технического уровня образцов вооружения и военной техники // Двойные технологии. 2014. № 1 (66). С. 59-64.
9. Коломиец Л.В., Федоров М.В., Богомолов А.В., Мережко А.Н., Солдатов А.С., Есев А.А. Метод поддержки принятия решений по управлению ресурсами при испытаниях авиационной техники // Информационно-измерительные и управляющие системы. 2010. Т. 8. № 5. С. 38-40.
10. Скуратовский Н.И., Зинкин В.Н., Богомолов А.В. Автоматизированная поддержка эргономической экспертизы средств индивидуальной защиты от авиационного шума // Человеческий фактор: проблемы психологии и эргономики. 2014. № 1 (68). С. 54-57.
11. Фёдоров М.В., Богомолов А.В., Цыганок Г.В., Айвазян С.А. Технология проектирования многофакторных экспериментальных исследований и построения эмпирических моделей комбинированных воздействий на операторов эргатических систем // Информационно-измерительные и управляющие системы. 2010. Т. 8. № 5. С. 53-61.
12. Есев А.А., Мережко А.Н., Ткачук А.В. Технология квалиметрии технического уровня сложных систем // Вестник компьютерных и информационных технологий. 2014. № 7 (121). С. 28-34.
13. Голосовский М.С. Модель жизненного цикла разработки программного обеспечения в рамках научно-исследовательских работ // Автоматизация и современные технологии. 2014. № 1. С. 43-46.
14. Ушаков И.Б., Богомолов А.В., Кукушкин Ю.А. Принципы организации контроля и оптимизации функционального состояния операторов // Безопасность жизнедеятельности. 2006. № 1. С. 4-10.
15. Фёдоров М.В., Калинин К.М., Богомолов А.В., Стецюк А.Н. Математическая модель автоматизированного контроля выполнения мероприятий в органах военного управления // Информационно-измерительные и управляющие системы. 2011. Т. 9. № 5. С. 46-54.
16. Богомолов А.В. Концепция математического обеспечения диагностики состояния человека // Информатика и системы управления. 2008. № 2 (16). С. 11-13.
17. Ушаков И.Б., Богомолов А.В. Информатизация программ персонифицированной адаптационной медицины // Вестник Российской академии медицинских наук. 2014. № 5-6. С. 124-128.
18. Ушаков И.Б., Богомолов А.В., Кукушкин Ю.А. Паттерны функциональных состояний оператора. М.: Наука, 2010. 390 с.
19. Дворников М.В., Кукушкин Ю.А., Богомолов А.В., Матюшев Т.В. Технология синтеза законов управления человеко-машинными системами, эксплуатируемыми в условиях высокого риска гипоксических состояний человека // Двойные технологии. 2014. № 1 (66). С. 8-11.
20. Ушаков И.Б., Богомолов А.В., Кукушкин Ю.А. Методологические аспекты динамического контроля функциональных состояний операторов опасных профессий // Медико-биологические и социально-психологические проблемы безопасности в чрезвычайных ситуациях. 2010. № 4-2. С. 6-12.
21. Ушаков И.Б., Богомолов А.В., Гридин Л.А., Кукушкин Ю.А. Методологические подходы к диагностике и оптимизации функционального состояния специалистов операторского профиля. М.: Медицина, 2004. 144 с.
22. Чиров Д.С. Методический подход к обоснованию технических характеристик комплексов радиомониторинга для решения задач распознавания источников радиоизлучения // T-Comm: Телекоммуникации и транспорт. 2011. Т. 5. № 11. С. 85-87.
23. Богомолов А.В., Майстров А.И. Технология анализа системных причинно-следственных связей на основе диаграмм Исикавы // Материалы VIII международной научной конференции «Системный анализ в медицине» (САМ 2014) Дальневосточный научный центр физиологии и патологии дыхания СО РАМН. г. Благовещенск, 2014. С. 13-16
