Применение системы функциональных блок-модулей в современных проектах детских досугово-развлекательных центров

Талецкая Юлия Александровна

аспирантка кафедры Архитектурного проектирования, Санкт-Петербургский Государственный Архитектурно-Строительный Университет Post-graduate student, the department of Architectural Engineering, Saint Petersburg State University of Architecture and Civil Engineering

190005, Россия, г. Санкт-Петербург, ул. 2-Я красноармейская, 4

Taletskaia Iuliia

Post-graduate student, the department of Architectural Engineering, Saint Petersburg State University of Architecture and Civil Engineering

190005, Russia, g. Saint Petersburg, ul. 2-Ya krasnoarmeiskaya, 4

yuliasemenskaya@gmail.com
Другие публикации этого автора




DOI:

10.7256/2310-8673.2019.1.28821

Дата направления статьи в редакцию:

30-01-2019


Дата публикации:

26-03-2019


Аннотация: В статье рассматривается функциональное наполнение детских досугово-развлекательных центров (ДДРЦ), представлена функциональная схема ДДРЦ, составленная на основании статистических данных Росстата о численности учащихся по различным направлениям дополнительных общеобразовательных программ. Выявляется система функциональных блок-модулей, как наиболее целесообразный принцип проектирования ДДРЦ, удовлетворяющий всем требованиям, предъявляемым к зданиям такого типа. Определяются типы блок-модулей, предназначенных для использования при проектировании ДДРЦ, а также варианты их компоновки для центров разной единовременной наполняемости. В качестве методов исследования применялись: системный анализ теоретических работ в области проектирования общественных зданий культурно-досугового назначения и строительства модульных быстровозводимых зданий, а также метод теоретического моделирования функционального зонирования ДДРЦ в контексте использования модульной технологии. В результате исследования автором было установлено, что функциональное наполнение ДДРЦ целесообразно разделять на 3 функциональные направленности: спорт, наука и искусство. Каждая из них в свою очередь имеет разнообразный набор направлений досугово-развлекательной деятельности, которые выделяются в отдельные помещения или группы помещений. Из этого следует, что технология строительства модульных быстровозводимых зданий наиболее полно удовлетворяет всем требованиям, предъявляемым к ДДРЦ. Новизна исследования заключается в определении типов блок-модулей и вариантов их компоновки.


Ключевые слова:

Детский досугово-развлекательный центр, досугово-развлекательная деятельность, детские учреждения, дополнительное образование, досуг школьников, модульные здания, функциональнльные модули, блок-модуль, быстровозводимые сооружения, трансформируемые сооружения

Abstract: This article examines the functionality of the children leisure and entertainment centers, demonstrates their functional circuit comprised on the basis of Rosstat statistical data on the number of students of the various disciplines of the advanced educational programs. The author determines the system of functional modular units as the most viable principle of the design of children leisure and entertainment centers that meets all the requirements imposed on the buildings of such type. The research defines the types of modular units intended for engineering of the children leisure and entertainment centers, as well as the variations of their configuration for the centers of different contemporaneous occupation. The research methods contain the systemic analysis of theoretical works in the field of design of public buildings of cultural and leisure purpose and construction of the modular prefabricated buildings, as well as the method of theoretical modelling of functional zoning of the children leisure and entertainment centers  in the context of implementation of modular technology. As a result, the author establishes that it is reasonable to divide the functionality of children leisure and entertainment centers into the three functional directions: sport, science, and art. Each of them has a diverse set of leisure and entertainment activities that are allocated to the separate rooms or sectors. Therefore, it is concluded that the construction technology of modular prefabricated buildings meets the most demands placed on the children leisure and entertainment centers. The scientific novelty lies in determination of the types of modular units and variations of their configuration.


Keywords:

Children's leisure-entertainment center, cultural and recreational activities, children institution, additional education, leisure activities, modular building, function module, modular unit, prefabricated facilities, transformable structures

Цель исследования

Проектирование детских досугово-развлекательных центров представляет собой сложный многоэтапный процесс. На предыдущей стадии исследования данной проблемы автором были установлены проблемы, связанные с существующим опытом проектирования ДДРЦ, а также выявлен ряд факторов, оказывающих влияние на современные проекты ДДРЦ [1,2].

Целью данной работы является определение принципов функционального наполнения ДДРЦ, разработка наиболее подходящей принципиальной системы проектирования зданий такого назначения.

Материал и методы исследования

Для решения поставленной задачи в работе используется метод системного анализа теоретических работ, посвященных проектированию общественных зданий культурно-досугового назначения, а также работ в области технологии строительства модульных быстровозводимых зданий [1-10]. Применяется метод теоретического моделирования функционального зонирования ДДРЦ в контексте использования блок-модулей как основной технологии строительства.

Основная часть

1) Функциональное наполнение ДДРЦ

На предыдущей стадии исследования были установлены основные факторы, влияющие на проектирование ДДРЦ. К ним относятся: градостроительный, социально-функциональный и психологический. На основании этого можно сделать вывод, что проект ДДРЦ должен удовлетворять ряду ключевых параметров [2]:

· Многофункциональность;

· Создание коммуникативных пространств;

· Резерв территорий под новые функции;

· Обеспечение изменения и трансформации функций;

· Обеспечение конструктивной самостоятельности каждой функциональной зоны;

· Создание архитектурного образа исходя из требований психологии воздействия формы и цвета на ребенка, а также из контекста окружения.

Главной целью дополнительного образования является обеспечение разностороннего развития и социальной адаптации школьников. Согласно последним официальным статистическим данным Росстата, численность школьников, учащихся по направлениям дополнительных общеобразовательных программ составляет 22.446.539 человек. На диаграмме (рис.1) представлено процентное соотношение представленных в статистике видов досуговой деятельности учащихся. Таким образом можно выделить 3 группы основных досуговых направлений, которыми практически в равном соотношении интересуются современные школьники: спорт, наука и искусство (рис.2). Из этого следует, что в ДДРЦ логично формировать и планомерно развивать 3 функциональных блока.

Рис. 1. Процентное соотношение учащихся по направленностям дополнительных общеобразовательных программ (на основе данных Росстата за 2017 год).

Рис. 2. Процентное соотношение направлений досуговой деятельности школьников (на основе данных Росстата за 2017 год).

Функциональное наполнение каждого блока ДДРЦ формируется исходя из потребностей населения территории предполагаемого размещения ДДРЦ. Поэтому важным является предпроектный анализ района проектирования, в ходе которого выявляются все существующие категории площадок дополнительного образования в пешеходной доступности, их функциональное наполнение и соответствие современным требованиям, предъявляемым к зданиям такого назначения.

Часть функциональных зон является постоянной (инженерные помещения, помещения обслуживания, административные помещения, коммуникативные и т.д.), их можно обозначить как ядро ДДРЦ. Набор остальных функциональных зон может меняться в зависимости от наличия объектов схожего функционального назначения в пешеходной доступности.

На функциональной схеме (рис.3) представлен набор основных (ядро) и дополнительных функций ДДРЦ в каждом направлении досуговой деятельности школьников: спортивное и научное направления, а также различные виды искусств.

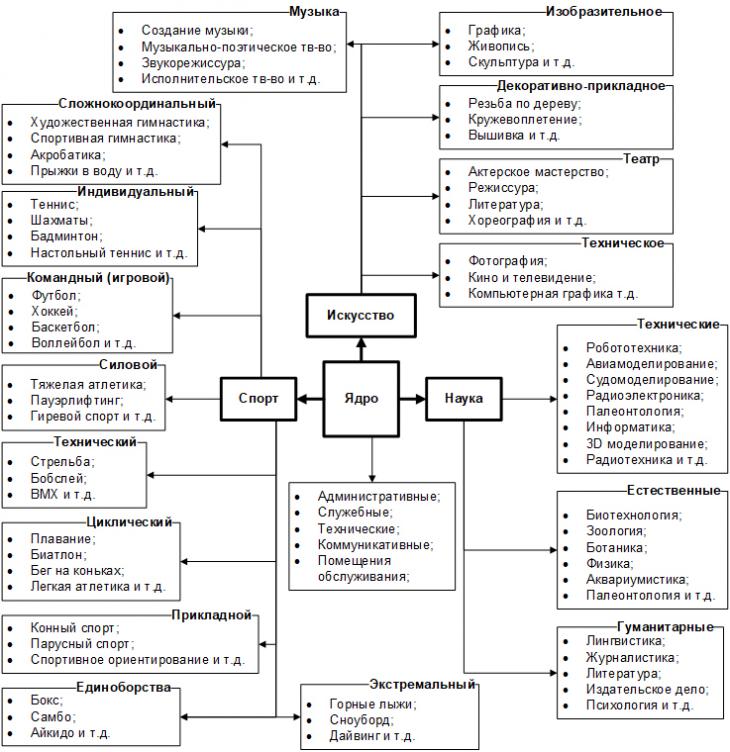

Рис. 3. Функциональная схема ДДРЦ.

Таким образом, современный проект ДДРЦ состоит из ядра (функций общего обслуживания центра) и трех функциональных направлений деятельности: спорт, наука и искусство. Каждое из этих направлений делится в свою очередь на различные направленности досугово-развлекательной деятельности школьников.

2) Система функциональных блок-модулей

Каждая направленность творческой деятельности детей и подростков предполагает размещение в специализированном помещении или группе помещений. Это связано с тем, что для каждой функциональной зоны предполагаются свои технологические особенности, которые в свою очередь оказывают влияние на объемно-планировочные и конструктивные решения здания. Кроме того, важной характеристикой здания ДДРЦ является возможность трансформации его функционального наполнения и добавление новых функциональных зон [3].

Для решения поставленных задач целесообразно применение технологии быстровозводимого блочно-модульного строительства. Отличительными особенностями быстровозводимых зданий являются:

· высокая степень заводской готовности конструктивных элементов (более 90 %);

· большая степень унификации конструктивных элементов (блок-модулей);

· использование облегченных конструкций с целью уменьшения массы блок-модулей;

· применение быстрособираемых узлов соединений конструктивных элементов между собой (самофиксирующихся, замковых, автоматических и др.);

· высокая точность изготовления блок-модулей и быстрота сборки из них зданий различного типа [4-7].

Данная технология предполагает устройство отдельных блок-модулей для каждого набора помещений функциональной зоны (рис. 4). На рисунке 4 показаны типы блок-модулей, предполагаемые для использования в ДДРЦ.

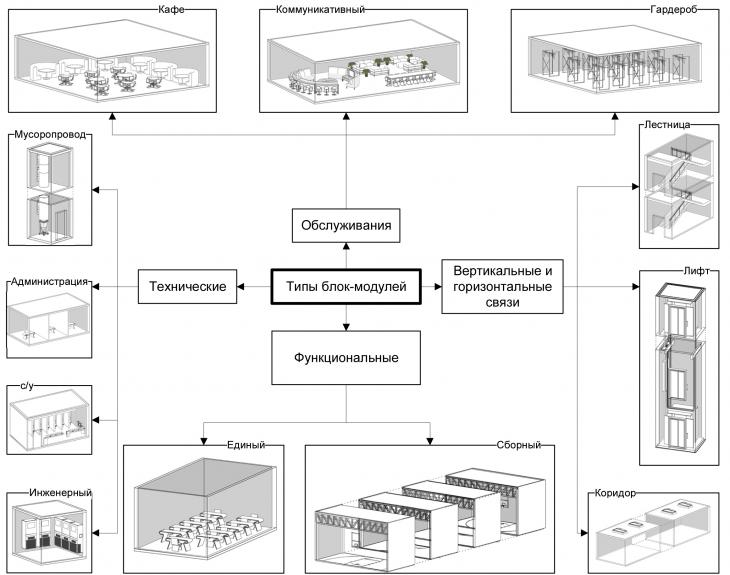

Рис. 4. Типы блок-модулей ДДРЦ.

Выделяются следующие типы блок-модулей:

· Технические;

· Обслуживания;

· Функциональные;

· Вертикальные и горизонтальные связи.

К техническим относятся все инженерные помещения (электрощитовые, ИТП, венткамеры и т.д.), санитарно-бытовые помещения (туалеты, душевые, помещения уборочного инвентаря и т.д.), мусоросборные отсеки, а также административные и медицинские помещения.

Блок-модули обслуживания включают в себя зоны гардероба, входной вестибюль, зоны приема пищи, коммуникативные пространства, выставочные зоны, библиотеки, магазины канцтоваров и т.д. Этот тип блок-модулей целесообразно размещать не только в ядре, но и в зоне каждого функционального направления (спорт, наука, искусство). При таком решении появляется возможность разделять потоки и снизить пиковую нагрузку на центральное ядро ДДРЦ.

Функциональные блок-модули представляют собой различные функциональные зоны спортивного, творческого и научного направления. Помещения этих функциональных зон могут быть различных габаритов от одного класса небольшой площади, до спортивных залов и бассейнов, которые имеют большие габариты как по длине и ширине, так и по высоте. Исходя из этого предполагается деление функциональных блок-модулей на единые (одна функция – один блок-модуль) и сборные (помещение делится на несколько блок-модулей и собирается на строительной площадке в единый объем путем выполнения соединений блок-модулей и герметизации стыков).

Блок-модули вертикальных связей представляют собой лестничные марши и лифты. Горизонтальные связи – коридоры и рекреационные зоны [8-10].

В зависимости от размера участка, предназначенного под размещение ДДРЦ, а также выявленного в ходе предпроектного анализа состава функциональных зон возможно проектирование различных по единовременной вместимости детей типов ДДРЦ:

· ДДРЦ с минимальным функциональным наполнением (вместимостью до 300 детей единовременно);

· ДДРЦ с расширенным функциональным наполнением (вместимостью от 300 до 800 детей единовременно);

· ДДРЦ с максимальным функциональным наполнением (вместимостью свыше 800 детей единовременно).

Технология блочно-модульного строительства позволяет создавать ДДРЦ каждого типа (рис.5). На рисунке 5 показаны варианты компоновки блок-модулей исходя из единовременной вместимости ДДРЦ. Кроме того, в случае предусмотренного на участке резерва территории под развитие ДДРЦ, данная технология позволяет легко и в короткие сроки как достраивать новые блок-модули, так и демонтировать, и заменить уже существующие, но утратившие свою актуальность. Для расширения ДДРЦ необходимо добавить блок-модули горизонтальных и вертикальных связей (лестницы, лифты и коридоры) и к ним присоединить необходимые новые функциональные и технические блок-модули.

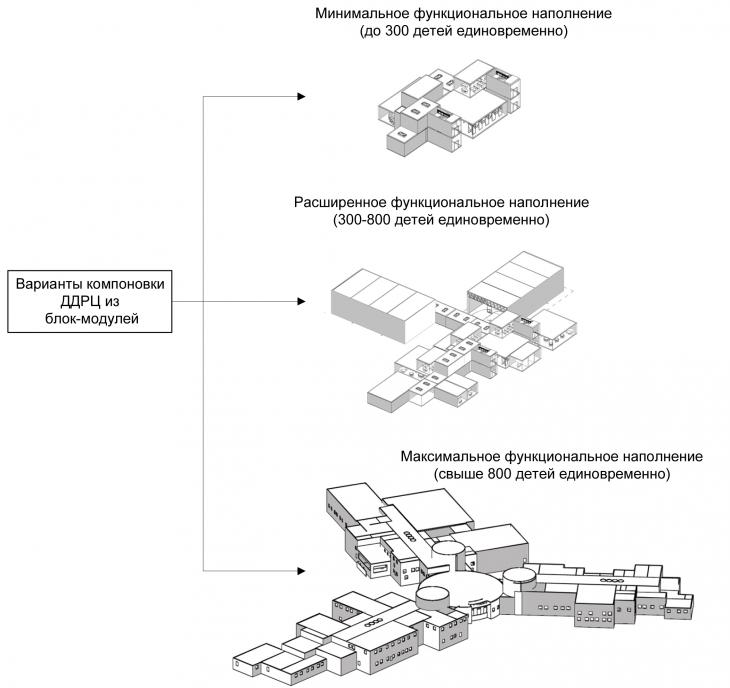

Рис. 5. Варианты компоновки ДДРЦ из блок-модулей.

Из вышесказанного следует, что технология блочно-модульного строительства оптимально подходит для создания современных проектов ДДРЦ. Она позволяет не только создавать ДДРЦ разного размера и вместимости, но и, в случае необходимости, расширить функциональное наполнение уже построенного центра.

3) Архитектурный образ ДДРЦ

При проектировании зданий, основной функцией которых является образование или досуг детей, необходимо особое внимание уделить его архитектурному образу. Установлено, что форма и цвет здания оказывают сильное влияние на психику человека, а в особенности на психику ребенка. Из этого следует, что работа с цветом как фасадов, так и интерьеров играет важную роль при проектировании ДДРЦ [1-2].

Предлагаемая система функциональных блок-модулей неизбежно накладывает отпечаток на архитектурно-художественный образ здания ДДРЦ. Кроме того, к архитектуре ДДРЦ предъявляются требования воздействия формы-образа на восприятие и психику школьника.

Система быстровозводимых блочно-модульных зданий позволяет создавать архитектурный образ ДДРЦ как здания - конструктора типа «лего».

Концепция конструктора «лего» объемно-планировочной структуры детского центра является наиболее подходящей для совмещения в одном здании блок-модулей различных функций и при этом создания целостного и выразительного по форме объема. Однако, помимо формы, для здания, предназначенного для досуга школьников, очень важно использование цветовых акцентов. Супрематический подход в создании архитектурного образа здания наиболее логично и оптимально мог бы дополнить объемно-планировочную структуру функциональных блок-модулей [11,12].

Выводы:

На основании выявленных статистических данных досуговых предпочтений школьников в возрасте 6-18 лет были выявлены основные функциональные направления ДДРЦ.

Исходя из установленных в ходе исследования факторов, влияющих на современные проекты ДДРЦ и анализа технологии строительства быстровозводимых блочно-модульных зданий автор пришел к выводу, что система функциональных блок-модулей наиболее полно отвечает всем требованиям, предъявляемым к зданию ДДРЦ.

Установленные в ходе исследования типы блок-модулей предполагается использовать при проектировании ДДРЦ разной вместимости: минимальный (до 300 детей единовременно), расширенный (300-800 детей единовременно) и максимальный (свыше 800 детей единовременно).

В ходе анализа проектов было установлено, что данная технология строительства за последние годы стала очень популярной в силу ряда преимуществ, к которым относится экономическая эффективность, скорость возведения и экологичность процесса строительства. Помимо этого, блочно-модульная технология позволяет обеспечить разнообразие архитектурных решений объектов и в полной мере подходит не только для промышленных, но и для жилых и общественных зданий.

Для создания архитектурного образа ДДРЦ из функциональных блок-модулей наиболее оптимальным является супрематический подход. Концепция «здание – конструктор «лего» позволяет создавать индивидуальный архитектурный образ ДДРЦ построенного из набора типовых блок-модулей. Кроме того, данное решение способствует не только сохранению, но и обогащению формы здания при добавлении или замене блок-модулей в ходе развития и расширения ДДРЦ.

Библиография
1. Семенская Ю.А. Актуальность и особенности проектирования современных детских досугово-развлекательных центров в Санкт-Петербурге И Ленинградской области // Интернет-журнал Науковедение. 2017. №6 (43).
2. Талецкая Ю.А. Основные факторы, оказывающие влияние на современные проекты детских досугово-развлекательных центров // Урбанистика. — 2018.-№ 4.-С.9-21.
3. Голубева Е. П. Принципы формирования архитектуры рекреационно-досуговых комплексов: Дис. канд. архитектуры: 18.00.02 Н. Новгород, 2006 195 с. РГБ ОД, 61:06-18/13.
4. Адам, Ф.М. Совершенствование технологии строительства модульных быстровозводимых малоэтажных зданий: дис. … канд. техн. наук / Ф.М. Адам. – СПб.: СПбГАСУ, 2001. – 154 с.
5. Сычев, С. А. Системный анализ технологий высокоскоростного строительства в России и за рубежом / С. А. Сычев // Перспективы науки. – 2015. – № 9(72). – С. 126–132.
6. Badjin, G. М. Improving the technology of construction of prefabricated buildings in the North / G. М. Badjin, S. A. Sychev // News of Science and Education. — 2014. —№ 13. —P. 86–94.
7. Sychev, S.A. Monitoring and Logistics of Erection of Prefabricated Modular Buildings / S. A. Sychev, D. Sharipova // Indian Journal of Science and Technology. — 2015. — Vol. 8(29). — P. 1–6. — DOI: 10.17485/ijst/2015/v8i1/84114.
8. Гельфонд А. Л. Архитектурное проектирование общественных зданий и сооружений: учеб. Пособие / А. Л. Гельфонд. – М.: Архитектура-С,2007. – 208 с.: ил.
9. Еханина, Е. Г. Принципы модернизации функционально-пространственной структуры клубных зданий: дис. канд. архитектуры / Е. Г.Еханина. М., 1990.-110 с.
10. Лазарева, М.В. Многофункциональные пространства крупных общественных комплексов : автореф. дис. ... канд. архитектуры : 18.00.01 / М. В. Лазарева ; Моск. архитектур. ин-т. – М., 2007.-26 с.
11. Samuel Johnson (2017) El Lissitzky's Other Wolkenbügel: Reconstructing an Abandoned Architectural Project, The Art Bulletin, 99:3, 147-169, DOI: 10.1080/00043079.2017.1292881
12. Pari Riahi (2017) Expanding the boundaries of architectural representation, The Journal of Architecture, 22:5, 815-824, DOI: 10.1080/13602365.2017.1351671
References
1. Semenskaya Yu.A. Aktual'nost' i osobennosti proektirovaniya sovremennykh detskikh dosugovo-razvlekatel'nykh tsentrov v Sankt-Peterburge I Leningradskoi oblasti // Internet-zhurnal Naukovedenie. 2017. №6 (43).
2. Taletskaya Yu.A. Osnovnye faktory, okazyvayushchie vliyanie na sovremennye proekty detskikh dosugovo-razvlekatel'nykh tsentrov // Urbanistika. — 2018.-№ 4.-S.9-21.
3. Golubeva E. P. Printsipy formirovaniya arkhitektury rekreatsionno-dosugovykh kompleksov: Dis. kand. arkhitektury: 18.00.02 N. Novgorod, 2006 195 s. RGB OD, 61:06-18/13.
4. Adam, F.M. Sovershenstvovanie tekhnologii stroitel'stva modul'nykh bystrovozvodimykh maloetazhnykh zdanii: dis. … kand. tekhn. nauk / F.M. Adam. – SPb.: SPbGASU, 2001. – 154 s.
5. Sychev, S. A. Sistemnyi analiz tekhnologii vysokoskorostnogo stroitel'stva v Rossii i za rubezhom / S. A. Sychev // Perspektivy nauki. – 2015. – № 9(72). – S. 126–132.
6. Badjin, G. M. Improving the technology of construction of prefabricated buildings in the North / G. M. Badjin, S. A. Sychev // News of Science and Education. — 2014. —№ 13. —P. 86–94.
7. Sychev, S.A. Monitoring and Logistics of Erection of Prefabricated Modular Buildings / S. A. Sychev, D. Sharipova // Indian Journal of Science and Technology. — 2015. — Vol. 8(29). — P. 1–6. — DOI: 10.17485/ijst/2015/v8i1/84114.
8. Gel'fond A. L. Arkhitekturnoe proektirovanie obshchestvennykh zdanii i sooruzhenii: ucheb. Posobie / A. L. Gel'fond. – M.: Arkhitektura-S,2007. – 208 s.: il.
9. Ekhanina, E. G. Printsipy modernizatsii funktsional'no-prostranstvennoi struktury klubnykh zdanii: dis. kand. arkhitektury / E. G.Ekhanina. M., 1990.-110 s.
10. Lazareva, M.V. Mnogofunktsional'nye prostranstva krupnykh obshchestvennykh kompleksov : avtoref. dis. ... kand. arkhitektury : 18.00.01 / M. V. Lazareva ; Mosk. arkhitektur. in-t. – M., 2007.-26 s.
11. Samuel Johnson (2017) El Lissitzky's Other Wolkenbügel: Reconstructing an Abandoned Architectural Project, The Art Bulletin, 99:3, 147-169, DOI: 10.1080/00043079.2017.1292881
12. Pari Riahi (2017) Expanding the boundaries of architectural representation, The Journal of Architecture, 22:5, 815-824, DOI: 10.1080/13602365.2017.1351671

Результаты процедуры рецензирования статьи

В связи с политикой двойного слепого рецензирования личность рецензента не раскрывается.
Со списком рецензентов издательства можно ознакомиться здесь.

Замечания:
«Проектирование детских досугово-развлекательных центров представляет собой сложный многоэтапный процесс (вряд ли это явится для читателей открытием). На предыдущей стадии исследования данной проблемы автором были установлены проблемы, связанные с существующим опытом проектирования ДДРЦ, а также выявлен ряд факторов, оказывающих влияние на современные проекты ДДРЦ [1,2]. »
Неудачное начало. Трюизм, сразу за которым читателя отсылают к неким ранее произведенным исследованиям.
Говорить следует о предмете — и постараться читателя заинтересовать.
«Целью данной работы является определение принципов функционального наполнения ДДРЦ, разработка наиболее подходящей принципиальной системы проектирования зданий такого назначения. »
Что такое «принципы функционального наполнения (ДДРЦ)»? Наполнения — чем?
Вводимые аббревиатуры принято расшифровывать.
«Применяется метод теоретического моделирования функционального зонирования ДДРЦ в контексте использования блок-модулей как основной технологии строительства. »
В общем текст должен представлять собой нечто информативное, но не цепь мистических отсылок к теоретическому как трансцендентному.
Что это за метод? Авторский? Существующий?
Во всех случаях следует его раскрыть — особенно с учетом своеобразных формулировок, используемых при его описании.
Что представляет собой «теоретическое моделирование... в контексте использования блок-модулей как основной технологии строительства», сходу сообразить непросто, но по ходу статьи автор все же уточняет.
«На предыдущей стадии исследования были установлены основные факторы, влияющие на проектирование ДДРЦ. К ним относятся: градостроительный, социально-функциональный и психологический (?). На основании этого (чего?) можно сделать вывод, что проект ДДРЦ должен удовлетворять ряду ключевых параметров (речь, очевидно, идет о требованиях к проекту):
· Многофункциональность;
· Создание коммуникативных пространств;
· Резерв территорий под новые функции (что это за параметр?);
· Обеспечение изменения и трансформации функций (как проект может обеспечивать изменение функций?);
· Обеспечение конструктивной самостоятельности каждой функциональной зоны (?);
· Создание архитектурного образа исходя из требований психологии воздействия формы и цвета на ребенка, а также из контекста окружения.»
Чрезвычайно лихорадочное сочетание различных по смыслу и функционалу формулировок.
Понятно, во всяком случае, что «на основании этого» тот «вывод», к которому приходит автор, «сделать» можно.
И т. д.
Обратимся к концовке.
«Для создания архитектурного образа ДДРЦ из функциональных блок-модулей (образ не создается из блок-модулей) наиболее оптимальным является супрематический подход (что это за «подход?»). Концепция «здание – конструктор «лего» (видимо, следует закрыть кавычки?) позволяет создавать индивидуальный архитектурный образ ДДРЦ построенного из набора типовых блок-модулей. Кроме того, данное решение (решение = концепция?) способствует не только сохранению, но и обогащению формы здания (то есть форму здания необходимо «сохранять»?) при добавлении или замене блок-модулей в ходе развития и расширения ДДРЦ (как при этом можно "сохранить форму"?). »
Последнюю фразу логически интерпретировать решительно сложно.

Заключение: работа в целом отвечает требованиям, предъявляемым к научному изложению, будучи достаточно понятна на уровне интуиции и практического развертывания схем и диаграмм. Работа может быть однозначно рекомендована к публикации после доводки текста в части логического и синтаксического изложения.
